תסמינים, ראיות ואבחון
לפני השיעור הזה: שמרו תיעוד מדויק של התסמין והפסיקו את העבודה אם קיים חשש בטיחותי הקשור לשלדה, לסוללה, לנוזלים או לרכיבים שמוזנים במתח.
מה תבינו
- להפריד בין התסמין הגלוי לבין התחומים הפונקציונליים שעלולים לגרום לו.
- להשתמש בניסיון תיקון המוגבל לדגם ולמעגל המודפס, בלי להפוך מקרה אחד לטענה כללית.
- לעבור מהחשש של הלקוח לממצאים בכתב, לאישור ולראיות קבלה מדורגות.

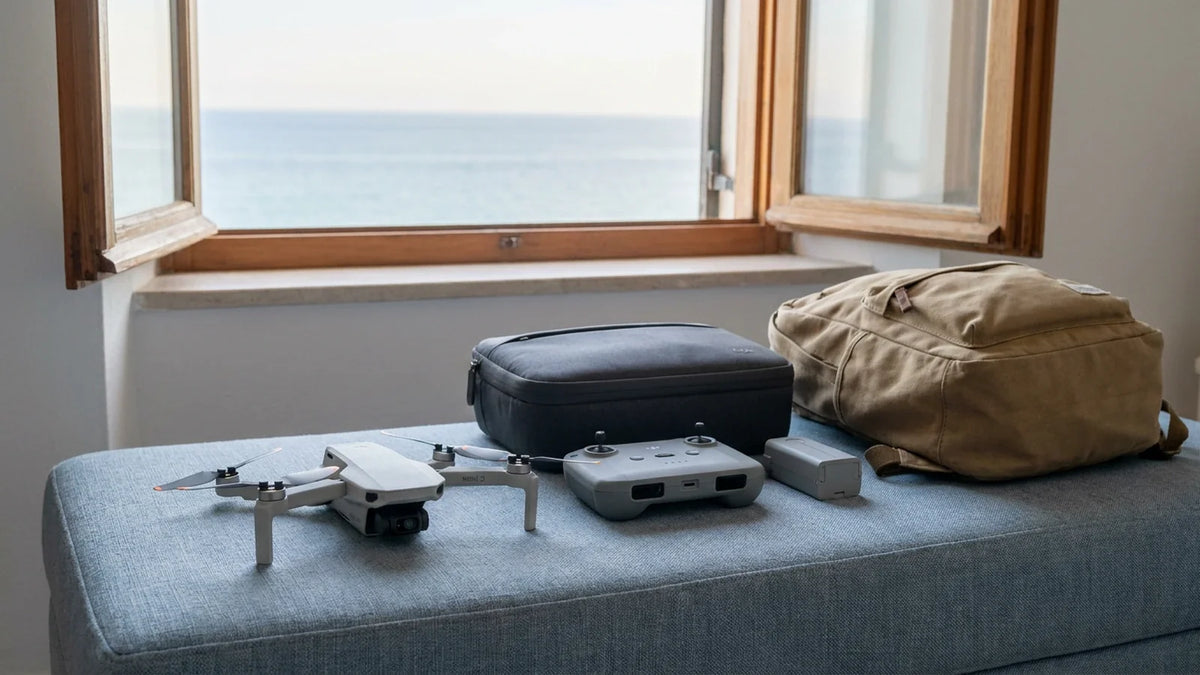

אבחון מדגם מדויק של DJI Mini 2
ה-DJI Mini 2 קטן, אך החלטת התיקון שלו עדיין משתרעת על מצלמה, גימבל תלת-צירי, לוח ראשי, לוח ESC, מודול GPS ו-IMU, רדיו, Wi-Fi ומבנה. החשש של הלקוח עשוי להיות אי-התנעה, אובדן תמונה, סחיפה, אזהרת מנוע או בעיית חיבור. מדריך זה נשען על ניסיון תיקון של הדגם המדויק ועל ראיות ברמת המקרה כדי להפריד בין התחומים הללו ולבנות מסלול כתוב ושקוף לתיקון או להחלפה.
תשובה מהירה
אמתו את זהות ה-Mini 2, את ראיות האירוע ואת המערכת הפגועה לפני החלפת חלקים
תעדו את גוף ה-Mini 2, את הנורית הקדמית ואת זהות מצלמת ה-4K, את השלט, הסוללה, הערכה שסופקה, האזהרה ורצף האירועים. הפרידו בין ראיות OcuSync 2.0, Wi-Fi, מצלמה, גימבל, לוח ראשי, לוח ESC ומודול GPS ו-IMU. לאחר מכן Reboot Hub מתעדת ממצאים ידועים ובלתי ידועים, מהדורת לוח, מקור החלקים ובדיקות הקבלה שעונות על החשש של הלקוח.
DJI Mini 2 · אומדני תיקון לפי מסלול
כל סכום בדולרים הוא אומדן היסטורי ברמת הסדרה עבור מסלול התיקון המופיע, ולא הצעת מחיר עבור הרחפן הספציפי הזה. האבחון קובע אילו חלקים, עבודה, כיול ובדיקות נדרשים.
| מסלול תיקון | טווח אומדן בדולרים | מתי לשקול אותו |
|---|---|---|
| כבל סרט / כבל גמיש | $30-$48 | אות מהמצלמה, הטיית גימבל, אובדן תמונה, או ניתוב כבל שניזוק ממכה. |
| מודול גימבל שלם | $120-$168 | נזק למצלמה, לעדשה, למנוע או לייצוב שאינו ניתן לתיקון בכבל בלבד. |
| מודול / לוח ESC | $42-$54 | התראות הנעה, תקלות בבקרת מנוע, חשיפה למים או נזק בשלב ה-ESC. |
| החלפת זרוע מנוע | $36-$48 | נזק מבני הכולל זרוע, ציר, נקודת נחיתה, מעטפת או תושבת מנוע. |
| לוח ראשי (ברמת השבב) | $90-$108 | ניתן לבודד תקלת לוח ברמת הרכיב לפני החלפת הלוח כולו. |
| החלפת לוח שלמה | $180 | הלוח אינו ניתן לשחזור פיזי או שתיקון ברמת הרכיב אינו מעשי. |
| חיישן IMU / מסלול כיול | $30 | לולאות כיול, סחיפה, שגיאות חיישן או חוסר יציבות בזוויות הרחפן מחייבים אבחון. |
| לוח ניהול סוללה | $36-$48 | תקלות טעינה, איזון, BMS או מסלול מתח הסוללה מחייבות אבחון. |
אילו ראיות יש לתעד לפני שהלקוח פועל?
כיצד ניסיון שולחן התיקונים ממפה את תחומי התקלה?
איך מבדילים בין DJI Mini 2 לדגמי Mini קרובים?
צלמו את התווית המדויקת, את הסימון בחזית הכלי, את נורית ה-LED הקדמית, את חזית הגימבל, את השלט ואת הסוללה. ה-Mini 2 נושא מצלמה עם סימון 4K ומשתמש ב-OcuSync 2.0, בעוד שמוצרי Mini קרובים נבדלים בפרטי המבנה, בארכיטקטורת הרדיו, בלוחות ובקושחה. אין להסתפק בהיקף תיקון גנרי ל-Mini או ברשימת חלקים כללית.
זיהוי מדויק מונע שגיאות תאימות ומסקנות מטעות. Reboot Hub מתעד את הדגם, את הערכה שסופקה ואת גרסת הלוח הרלוונטית לפני תחילת העבודה. אפשר לשתף בפומבי ניסיון מעשי בתיקון כאשר הוא קשור לאותו דגם בדיוק ולראיות ברמת המקרה; ממצא הנוגע ללוח מרחפן DJI קומפקטי אחר אינו נחשב כהוכחה ל-Mini 2.
מה תורם כל אחד מלוח הליבה ולוח ה-ESC?
לוח הליבה של ה-Mini 2 מעבד נתוני שידור תמונה וטיסה. לוח ה-ESC מתאים את מתח הסוללה ומספק חשמל למנועים וללוח הליבה, ובמקביל משתתף בהפעלת נורית ה-LED הקדמית. חיבור גמיש מחבר בין מסלולי החשמל והעיבוד. ארכיטקטורה זו מסבירה מדוע אי-התנעה, התראת מנוע, תקלת LED והיעדר תקשורת מחייבים השוואות שונות.
מתן שמות ללוחות אינו זהה לאבחון שלהם. יש לתעד את התנהגות הסוללה, את ראיות החיבור, את מיקומי המנועים שבהם מופיעה התקלה, את החום והאם המערכת מתקשרת לפני שמציעים החלפת לוח. הממצא הכתוב מפרט איזו פונקציה כשלה ואיזו השוואה נתמכת שימשה, עם מקור החלקים ונקודות לא ידועות הגלויות ללקוח.
כיצד יש להעריך Mini 2 ללא חשמל בצורה בטוחה?
יש לתעד את זהות הסוללה, את התפס, את המגעים, את תגובת ה-LED, את היסטוריית המטען, את האחסון, ראיות לנוזלים, ריח וחום חריג. יש לעצור במקרה של התנפחות, עיוות, לחות או חום. מסלול הראיות המקצועי בודק האם התסמין עוקב אחרי הסוללה, אחרי החיבור בין ה-ESC ללוח הליבה, אחרי לוח ה-ESC או אחרי לוח הליבה, בלי לפרסם נהלי בדיקה ברמת הבעלים או נהלי החייאת סוללות.
קביעה של החלפת לוח במחיר קבוע לפני שיש ראיות אינה שירות שקוף. Reboot Hub מסביר מה אושר, מה נותר בלתי נגיש וכיצד יאושר היקף מעודכן אם גבול התקלה משתנה. אפשרות החלפה נתמכת נשקלת כאשר נזק בכמה מערכות או אי-ודאות הופכים אותה לעדיפה על תיקון בהיקף מוגדר.
מה יש לבדוק בתלונות על GPS, IMU, מצפן או סחיפה?
ה-Mini 2 משתמש במודול GPS & IMU והקישור הקשור למצפן עובר דרך הכבל השטוח הגמיש שלו מסוג 3-in-1. יש לתעד את האזהרה המדויקת, מצב האתחול, הסביבה, מתכת או הפרעה חשמלית בקרבת מקום, היסטוריית פגיעות והאם נתוני הניווט הלווייני, הכיוון והמדידות האינרציאליות תואמים זה לזה. יש להשאיר את הרחפן על הקרקע כאשר הסחיפה או הכיוון אינם צפויים.
תסמין של סחיפה אינו מוכיח באופן אוטומטי שמודול ה-GPS & IMU תקול. הרכבה, מבנה, חיבור, סביבה, תיעוד המצפן, מתח ועיבוד יכולים לחפוף זה לזה. הדוח קושר כל מסקנה לגבי רכיב לדגם המדויק, לגרסת הלוח ולתיעוד הנמדד ברמת המקרה, ולאחר מכן מגדיר את בדיקות המיקום הנדרשות לאחר עבודה מאושרת.
כיצד מפרידים בין תקלות מצלמה, גימבל והקלטה?
יש לשמור את הקבצים המקוריים, את התצוגה החיה, את הרזולוציה או המצב שנפגעו, את תגובת ההקלטה, את תנועת האתחול, את האופק ואת תיעוד הפגיעה. ה-Mini 2 משתמש במצלמת CMOS בגודל 1/2.3 אינץ' ובגימבל תלת-צירי. יצירת התמונה, ההקלטה, תנועת הגימבל, החיבור ונתוני הכיול הם שכבות נפרדות גם כאשר הבעלים רואה אזהרה אחת.
מודול מצלמה-גימבל חלופי עשוי לדרוש תיעוד כיול תקין המותאם לדגם, אך נהלי שירות פנימיים אינם נתיב התיקון הציבורי. הלקוח מקבל את התוצאה: איזו פונקציית מצלמה או ייצוב כשלה, איזו עבודה אושרה, ואילו בדיקות תמונה, הקלטה וגימבל חייבות לעבור לפני המסירה.
מדוע יש להפריד בין תסמיני OcuSync 2.0 לתסמיני Wi-Fi?
OcuSync 2.0 תומך בקישור הראשי של השלט, בעוד ש-Wi-Fi משמש לאינטראקציות אחרות עם המכשיר. יש לתעד האם השליטה, הטלמטריה והתמונה החיה כשלו יחד, באיזה שלט ומכשיר נעשה שימוש, מצב האנטנות, מצב האפליקציה והפרעות סביבתיות. קישור שליטה חזק ללא תמונה שונה מניתוק מוחלט או מבעיה ב-Wi-Fi בלבד.
תחום הבדיקה עשוי לכלול את השלט, האנטנות, תפקודי הרדיו של הלוח הראשי, פלט המצלמה, עיבוד, אפליקציה וסביבה. Reboot Hub משחזר את התסמין המדויק באמצעות השוואה נתמכת לפני שהוא נוקב בשם רכיב. כך אות חלש בתוך מבנה לא הופך להחלפה מיותרת של לוח הליבה או של השלט.
מה משתנה לאחר התרסקות או מגע עם מים ב-Mini 2?
המסה הנמוכה שלו אינה מונעת נזק. פגיעה יכולה להשפיע יחד על הזרועות, המנועים, המדחפים, הגימבל, מסגרת ה-GPS, הכבלים הגמישים ויישור המעטפת. מים יכולים להגיע לאזורי המתח והעיבוד מעבר לסימן גלוי. יש לשמור את תיעוד האירוע, התמונות והלוגים, לבודד את הסוללה בבטחה ולהפסיק ניסיונות הפעלה חוזרים כאשר קיימים נוזל, חום, ריח או עיוות.
האבחון מפריד בין סימנים קוסמטיים לבין ראיות תפקודיות ומבניות. תיקון מקומי הוא סביר כאשר התקלה מוגבלת ובדיקת הקבלה יכולה להוכיח את התפקודים הנדרשים. קורוזיה, גיאומטריה לא ודאית או מספר תחומים פגומים עשויים לתמוך בהחלפת מכלול רחבה יותר או בהחלפה מתועדת. הלקוח רואה את הראיות הללו לפני האישור.
מתי עדיף לתקן Mini 2 במקום להחליף אותו?
תיקון עדיף כאשר התקלה המדויקת מוגבלת, המבנה תקין, קיים מידע על מקורם של החלקים התואמים וניתן להוכיח בבדיקות המתוכננות את התמונה, הקישור והתנהגות הטיסה. החלפה נעשית עדיפה כאשר מספר תחומים בעלי ערך נפגעו, הקורוזיה רחבה, התאימות אינה ודאית או שמסלול הקבלה המלא אינו יכול לתמוך בשימוש אמין.
Reboot Hub מתחשב בשימוש בפועל ובחששות של הלקוח. אנו משווים היקף תיקון בכתב מול יחידת החלפה מתועדת שמצבה, הפריטים הכלולים והתנאים המסחריים שלה נמסרים בגילוי מלא. איננו מפנים את הבעלים לפלטפורמות אנונימיות ואיננו מסתירים אי-ודאות מאחורי מחיר התחלתי נמוך.
מה חייבים לכלול בדיקת הקבלה ותיעוד האחריות של Mini 2?
יעד העבודה הרגיל בסדנה הוא 1-3 ימי עסקים לאחר אישור הצעת המחיר, בכפוף להיקף, לחלקים ולבדיקות. בדיקת הקבלה צריכה לכסות את התסמין המקורי, סוללה והספק, מצלמה והקלטה, גימבל, OcuSync 2.0, Wi-Fi בהתאם לרלוונטיות, GPS והתנהגות אינרציאלית, מצפן, מנועים, אמצעי שליטה וטיסה מדורגת. הבדיקות שהושלמו בפועל נשארות מתועדות בכתב.
עבודת תיקון מאושרת נושאת אחריות תיקון ל-30 יום. מוצר שלם שעומד בתנאים כפוף לאחריות מוצר נפרדת ל-180 יום. המסירה מפרטת ממצאים ידועים ובלתי ידועים, מקור החלקים וכל תצפית שעל הלקוח לעקוב אחריה, כך שהראיות נשארות שקופות גם לאחר שהרחפן עוזב את שולחן העבודה במעבדה.
