Guide de réparation DJI Mini 4 Pro : diagnostics complets, coûts de réparation et solutions expertes en Chine

rh-support-learning-revival-v1: début

Résumé d'assistance Reboot Hub

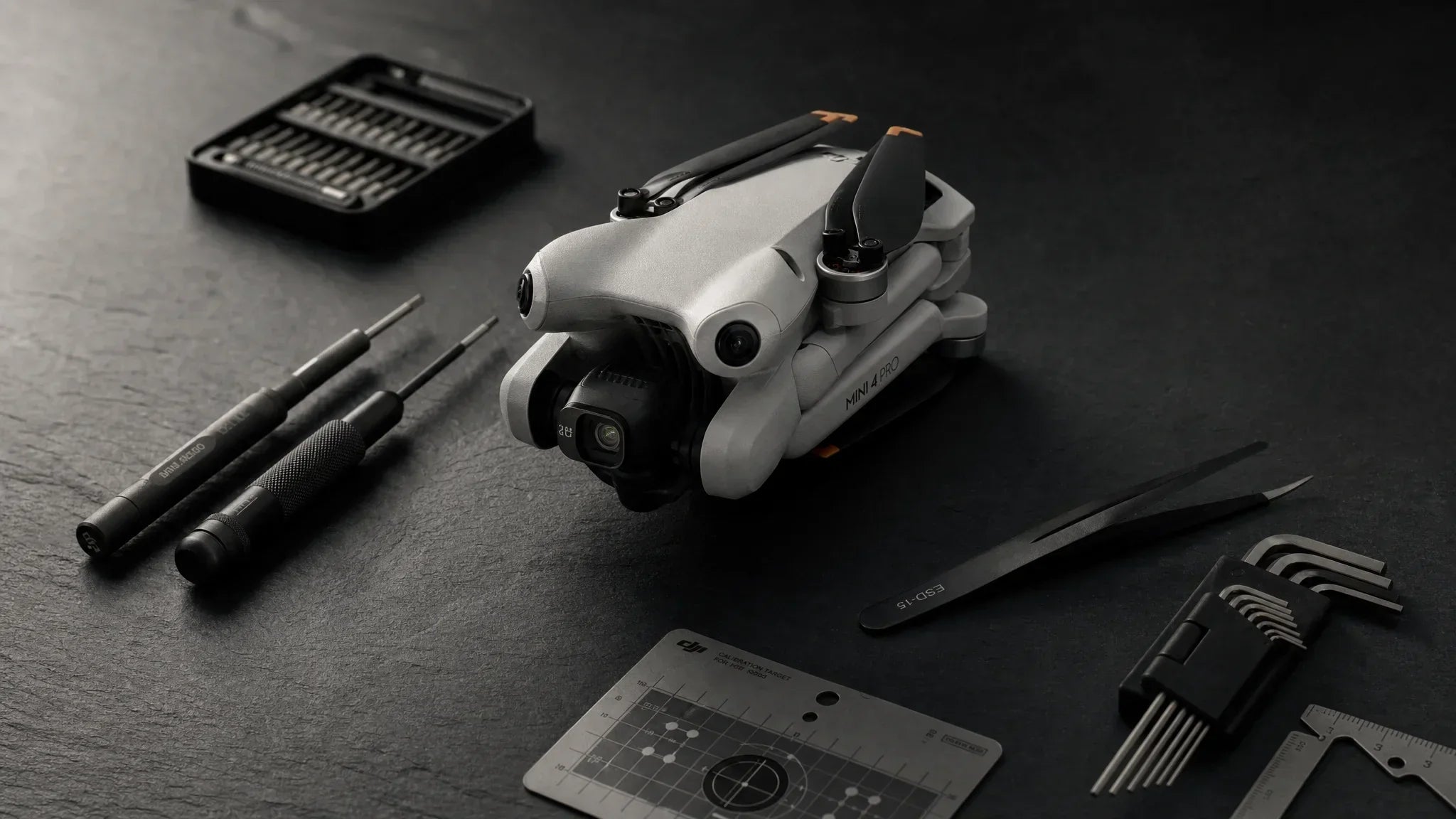

Guide de réparation DJI Mini 4 Pro

RH_REPAIR_PRICE_MATRIX_START

Matrice des prix de réparation Reboot Hub

Matrice actuelle des coûts de réparation du DJI Mini 4 Pro

Ces fourchettes de planification proviennent de la matrice de tarification des réparations 2026 de Reboot Hub. La durée de réparation au niveau du modèle est35 $ à 210 $. Utilisez le tableau ci-dessous pour connaître les chemins courants de câble, de cardan, d'ESC, de bras, de carte, d'IMU et de gestion de l'alimentation, puis confirmez le défaut exact avant de sélectionner des pièces ou un service.

Chemin de réparation	Gamme matricielle	Quand utiliser cette gamme
Ruban/Câble flexible	35 $ à 56 $	Signal de la caméra, inclinaison du cardan, perte d'image ou chemin de câble endommagé par un impact.
Module de cardan complet	140 $ à 196 $	Dommages graves à l'appareil photo, à l'objectif, au moteur ou à l'ensemble de stabilisation.
Remplacement du module ESC	49 $ à 63 $	Avertissement de propulsion, défaut de commande du moteur, exposition à l'eau ou dommage ESC.
Remplacement du bras du moteur	42 $ à 56 $	Réparation d'un impact sur un bras, une charnière, un palier, une coque ou un moteur.
Carte principale (niveau puce)	105 $ à 126 $	Diagnostic de la carte au niveau des composants avant de remplacer la carte complète.
Remplacement de la carte complète	210 $	Chemin de carte complet lorsque la réparation au niveau de la puce n'est pas pratique.
Capteur IMU	35 $	Diagnostic d'étalonnage, de dérive, d'erreur de capteur ou d'attitude instable.
Carte de gestion de la batterie	42 $ à 56 $	Diagnostic des défauts du BMS, de la charge, de l'équilibrage ou du chemin d'alimentation.

Ouvrez la base de données complète des coûts de réparation pour ce modèle.Ouvrez le profil Wiki DJI Mini 4 Pro.

RH_REPAIR_PRICE_MATRIX_END

Utilisez ce guide pour distinguer l'usure normale des symptômes de risque de réparation avant d'acheter, d'expédier ou de continuer à faire voler l'appareil.

Vérifiez d'abord

Marques de crash, comportement du cardan, état de santé de la batterie, codes d'erreur et avertissements du contrôleur/application.

Risque acheteur

Une unité bon marché peut devenir coûteuse si l'historique de la caméra, du contrôleur, de la carte mère ou de la batterie n'est pas clair.

Étape suivante

Documentez les symptômes avec des photos/vidéos, puis comparez le coût de réparation avec la valeur de remplacement vérifiée.

Vérifications suivantes utiles :Réparer ou remplacer?Batterie et piècesChèques DJI utilisés

rh-support-learning-revival-v1:fin

Ce guide organise les symptômes de panne courants du DJI Mini 4 Pro, les points de contrôle de diagnostic et les décisions de réparation ou de remplacement. Un avertissement de cardan, une erreur de communication ESC ou un symptôme post-accident n'identifie pas en soi le composant défaillant. Confirmez d'abord le défaut et le devis écrit, puis comparez-le avec lebase de données actuelle des coûts de réparationet la valeur de remplacement vérifiée de l'unité.

Connexes :Guide de réparation DJI Mini 5 Pro : Diagnostics complets, réparation

Quelles sont les causes des pannes du cardan DJI Mini 4 Pro — et combien coûte la réparation?

Le cardan à trois axes du DJI Mini 4 Pro est son sous-système le plus vulnérable mécaniquement. Chez Reboot Hub, nous classons les défaillances de cardan en trois catégories : fractures dues à des contraintes mécaniques, dégradation du signal électrique et désalignement du capteur. Le code d'erreur le plus fréquemment rencontré estCode d'erreur 40012(Surcharge du moteur du cardan), qui indique généralement une liaison physique ou un moteur de lacet bloqué. Un autre code fréquent estCode d'erreur 40021(Données IMU du cardan anormales), souvent causées par un câble plat endommagé entre la carte du cardan et le capteur de la caméra.

Connexes :Guide de réparation complet DJI Air 3 : techniques de diagnostic,

Identification des indicateurs de contraintes mécaniques

Begin with a visual inspection under magnification. Look for micro-cracks on the gimbal arm pivot points, particularly where the aluminum alloy meets the plastic housing. A telltale sign of crash-induced stress is a slight offset in the roll axis when the drone is powered off. If the camera hangs at a 3–5 degree tilt rather than perfectly level, the yaw motor shaft has likely sustained plastic deformation. In our Shenzhen lab, we use aComparateur à cadran Mitutoyopour mesurer le faux-rond sur l'arbre du moteur ; tout ce qui dépasse 0,02 mm nécessite le remplacement des composants.

Techniques d'étalonnage de précision

Après toute réparation mécanique, l'étalonnage est obligatoire. À l'aide du logiciel DJI Assistant 2, effectuez uneCalibrage avancé du cardan. Cependant, pour les réparations au niveau de la puce, nous allons plus loin : nous accédons au bus I2C du cardan via les points de test de la carte principale pour vérifier que l'IMU MPU-6050 génère des données de quaternion correctes. Un problème courant après un atterrissage brutal est un changement dans le décalage du taux zéro du gyroscope. Nous corrigeons cela en reflasher le firmware du cardan à l'aide d'unDébogueur J-Linkconnecté au microcontrôleur STM32F405 sur la carte cardan. Cette approche au niveau de la puce coûte environ140 à 196 $contre un remplacement complet du module de cardan dans un centre de service agréé aux États-Unis et en Occident pour 380 à 520 $.

Analyse de remplacement au niveau de la puce ou au remplacement complet du cardan

La différence de coût est substantielle. Un ensemble de cardan de remplacement complet (numéro de pièce41-002589-01) dans les centres de service agréés aux États-Unis et en Occident, coûte environ 380 à 520 $, pièces et main d'œuvre comprises. Notre réparation au niveau de la puce (remplacement d'un MOSFET grillé sur le circuit intégré du pilote de cardan ou reballage du capteur de la caméra BGA) fonctionne généralement140-196 $. Le compromis est le temps : la réparation au niveau de la carte prend 2 à 3 heures, tandis qu'un échange de module prend 45 minutes. Pour les clients dont le câble ruban est endommagé (un problème courant), nous remplaçons uniquement le câble pour35-56 $, économisant plus de 70 % par rapport à un remplacement complet de l'assemblage aux tarifs américains/occidentaux.

Type de réparation du cardan	Prix Reboot Hub (USD)	Taux du marché américain/occidental	Délai d'exécution
Remplacement du câble ruban	35 à 56 $	120 à 200 $	1 heure
Redressage et rééquilibrage de l'arbre moteur	42-56 $	130-180 $	2 heures
Réparation du circuit intégré du pilote au niveau de la puce	105-126 $	280 à 380 $	3 heures
Remplacement complet du module de cardan	140 à 196 $	380 à 520 $	45 minutes

Combien coûte la réparation du contrôleur DJI Mini 4 Pro?

Le DJI Mini 4 Pro utilise une carte ESC quatre-en-un (numéro de pièce42-003215-02) monté directement sous le contrôleur de vol principal. Les pannes de l'ESC se manifestent par un bégaiement du moteur, une poussée asymétrique ou un arrêt complet du moteur pendant le vol. Le code d'erreur le plus courant estCode d'erreur 30014(Échec de communication ESC), indiquant une trace interrompue ou un FET défaillant sur la carte ESC.

Détection de la dégradation des performances électriques de l'ESC

Utilisez unMultimètre Fluke 87 Vpour mesurer la résistance entre chaque phase du moteur (U, V, W) et la borne négative de la batterie. Un ESC sain affiche 0,5 à 1,0 ohms. Les lectures supérieures à 2,0 ohms indiquent un MOSFET défaillant. Nous utilisons également unoscilloscopeto check the PWM signal integrity at the ESC input pins. A distorted square wave with ringing above 20% of the signal amplitude suggests a failing gate driver. In our Shenzhen lab, we have observed that thermal cycling causes micro-solder ball fractures under theTI DRV8301CI de pilote de porte : un point de défaillance courant.

Impact des contraintes Thermal sur les composants ESC

Le contrôleur du Mini 4 Pro fonctionne à des températures allant jusqu'à 85 °C lors d'un vol agressif. Au fil du temps, la pâte thermique entre les FET et le dissipateur thermique en aluminium sèche, entraînant des points chauds localisés. Utiliser unCaméra thermique FLIR, nous identifions les FET fonctionnant 15 à 20°C plus chauds que leurs voisins. Ce sont des candidats au remplacement. Nous recommandons de remplacer les six FET dans une banque monophasée (numéro de pièceNexperia PSMN1R2-30YLC) plutôt que des unités individuelles, coûtant entre 20 et 30 $ pour les pièces, la main d'œuvre étant incluse dans notre49-63 $Service de réparation au niveau de la puce ESC.

Réparation au niveau de la puce ou remplacement complet du module ESC

Un remplacement complet du module ESC dans un centre de service agréé aux États-Unis et en Occident coûte entre 200 et 320 $, pièce et étalonnage compris. Notre réparation ESC au niveau de la puce (remplacement du circuit intégré de commande de grille et refusion des MOSFET) coûte49-63 $. The voltage testing protocol is critical: after repair, we apply 11.4V to the ESC input and verify that each phase outputs a clean sinusoidal back-EMF signal when the motor is spun manually. Any distortion indicates a failed repair. For customers in Shenzhen, we offer same-day ESC chip-level repairs starting at $49–63.

Pourquoi mon DJI Mini 4 Pro dérive-t-il — et combien coûte la réparation de l'IMU?

L'IMU (unité de mesure inertielle) du Mini 4 Pro est un seulInvenSense ICM-42688-PCapteur 6 axes monté sur la carte principale. Les échecs de navigation se présentent généralement sous la forme d’erreurs de boussole, d’une dérive d’altitude ou d’une incapacité à maintenir la position GPS. Les codes d'erreur clés incluentCode d'erreur 20003(étalonnage IMU requis) etCode d'erreur 20007(Données IMU bloquées).

Méthodes de détection de dérive d'étalonnage

Nous utilisons unÉtape de rotation de Newportpour appliquer des vitesses angulaires précises au drone. L'IMU doit produire des valeurs du gyroscope à ±0,1°/s du taux appliqué. Une dérive au-delà de ±0,5°/s indique que le capteur MEMS a vieilli ou a subi des dommages dus à un choc. Autre méthode : placez le drone sur une surface amortie par les vibrations et enregistrez les données de l'accéléromètre pendant 60 secondes. Un écart type supérieur à 0,02 g dans n'importe quel axe suggère que la suspension mécanique du capteur a été compromise. Pour l'étalonnage de la boussole, nous utilisons unBartington Mag-13magnétomètre à fluxgate pour cartographier le champ magnétique local et le comparer aux lectures du magnétomètre interne du drone. Un écart de plus de 5 % indique une contamination ferreuse ou un capteur endommagé.

Procédures de diagnostic au niveau du capteur

Nous accédons au bus SPI de l'IMU à l'aide d'unAnalyseur logique Saleaeto capture raw sensor registers. A healthy ICM-42688-P returns register 0x75 (WHO_AM_I) as 0x47. Any other value indicates a failed sensor. We also check the temperature sensor register (0x3D); if it reads above 60°C at room temperature, the sensor is internally shorted. In such cases, chip-level replacement of the IMU IC costs35 $pour la pièce, avec le service complet comprenant le rebillage et le recalibrage pour 105 à 126 $. Un remplacement complet de la carte principale (numéro de pièce41-002612-01) s'exécute210 $.

Techniques de réétalonnage de précision

Après avoir remplacé l'IMU, nous effectuons un étalonnage statique à six positions à l'aide d'unHexapode Tri-Motion. Le drone est orienté dans 24 attitudes différentes tandis que nous enregistrons les biais de l'accéléromètre et du gyroscope. Nous écrivons ensuite ces coefficients d'étalonnage directement dans l'EEPROM de la carte principale à l'aide d'un script Python personnalisé via le port de débogage UART. Cela garantit que le système de navigation du drone converge dans les 30 secondes suivant la mise sous tension. Le service de réétalonnage coûte à lui seul35 $si le capteur est intact.

Problème IMU	Méthode de diagnostic	Prix Reboot Hub (USD)	Taux du marché américain/occidental
Dérive du gyroscope	Test de l'étape de rotation	35 $	160-220 $
Décalage de l'accéléromètre	Analyse du journal statique	35 $	160-220 $
Interférence de la boussole	Cartographie du magnétomètre	35 $	160-220 $
Panne du capteur de température	Lecture du registre SPI	35 $	160-220 $

Quand devez-vous remplacer votre batterie DJI Mini 4 Pro?

Le DJI Mini 4 Pro utilise unBatterie LiPo 2S 2590 mAh(numéro de pièceCP.BX.00000147.01). La panne de batterie est la raison la plus courante des atterrissages imprévus. Notre processus de diagnostic se concentre sur la santé des cellules, la dégradation de la capacité et l'intégrité du BMS (Battery Management System).

Évaluation de la santé des cellules lithium-polymère

Nous utilisons unHioki BT3562testeur de batterie pour mesurer la résistance interne (IR) de chaque cellule. Une nouvelle cellule affiche 15 à 25 mΩ. Les cellules supérieures à 50 mΩ indiquent une dégradation importante et un risque d'emballement thermique. Nous vérifions également le delta de tension entre les cellules ; une différence supérieure à 0,1 V sous charge indique une cellule faible. Pour la réparation au niveau de la puce, nous pouvons remplacer des cellules individuelles à l'aide d'unPoste à souder par points KWeldavec des bandes de nickel pur de 0,15 mm. Cela coûte entre 40 et 65 $ par cellule, plus entre 50 et 90 $ de main d'œuvre. Un remplacement complet de la batterie coûte entre 105 et 155 $.

Mesure de dégradation de capacité

Nous effectuons un test de décharge à courant constant à 1C (2,59A) jusqu'à 6,0V. Une batterie qui délivre moins de 80 % de sa capacité nominale (en dessous de 2072 mAh) est considérée comme en fin de vie. Le BMS enregistre les données de nombre de cycles et de capacité via le protocole SMBus ; nous lisons ceci en utilisant unPirate de busconnecté aux broches de communication de la batterie. Si le BMS indique une capacité de 1 800 mAh mais que le test de décharge indique 2 200 mAh, le BMS doit être recalibré ou remplacé. Coûts de recalibrage du BMS42-56 $.

Protocoles sûrs de réparation et de remplacement de la batterie

Tous les travaux sur batterie chez Reboot Hub sont effectués dans unboîtier ignifuge de classe D. Nous suivons les protocoles de sécurité MOHRSS niveau 3 : équilibrage des cellules avant réparation, utilisation d'outils isolés et surveillance 24 heures sur 24 après réparation. Nous faisonsnonrecommandent aux utilisateurs finaux de tenter de remplacer les cellules en raison du risque d'incendie. Pour les clients de Shenzhen, en Chine, nous proposons un contrôle de l'état de la batterie pour20 $qui inclut la mesure IR et les tests de capacité. Pour plus de détails, consultez notreGestion de l'état de la batterieguide.

Combien coûte la réparation des dommages causés par un accident DJI Mini 4 Pro?

Les dommages causés par l'accident sur le Mini 4 Pro vont des rayures esthétiques aux fractures catastrophiques du cadre. Notre évaluation suit un protocole structuré basé sur les normes d'évaluation structurelle MOHRSS niveau 3.

Évaluation de l'intégrité structurelle

Nous inspectons le châssis monocoque (numéro de pièce41-002601-01) pour les fissures capillaires aux points de concentration des contraintes : les racines du bras du moteur, les coins du compartiment de la batterie et le support du cardan. Utiliser unZygo ZeGageprofileur optique, nous mesurons la déformation de la surface. Un écart supérieur à 0,5 mm par rapport au modèle CAO nécessite le remplacement du cadre. Nous vérifions également la perpendiculaire des quatre supports de moteur à l'aide d'unStarrett 98-6place du machiniste ; tout écart d'angle supérieur à 1 degré indique un bras plié. Coûts de remplacement du bras42-56 $par bras.

Analyse des contraintes du cadre et des composants

Nous classons les dommages dus aux collisions en trois niveaux :

• Niveau 1 (Mineur) :Coque rayée, hélice cassée. La réparation coûte entre 25 et 75 $.
• Niveau 2 (modéré) :Bras fissuré, train d'atterrissage endommagé ou support de cardan plié. La réparation a coûté entre 195 et 385 $.
• Niveau 3 (sévère) :Fracture du châssis, arbre moteur plié, carte principale endommagée. La réparation a coûté entre 450 et 645 $.

Pour les dégâts de niveau 3, nous constatons souvent que l'amortisseur a cassé les joints de soudure sur la carte principale, en particulier autour de laSTM32F7contrôleur de vol. La refusion au niveau des copeaux de ces joints coûte entre 75 et 130 $, évitant ainsi un remplacement complet de la carte.

Estimation complète des coûts de réparation

Nous établissons un devis détaillé après une séance de diagnostic de 30 minutes. Par exemple, un accident typique de niveau 2 avec un bras fissuré et le remplacement du support de cardan coûte entre 285 et 360 $. Cela comprend le remplacement du bras (42 à 56 $), le support de cardan (50 $) et le recalibrage (65 $). Pour une comparaison complète des prix de tous les modèles DJI, consultez leBase de données des coûts de réparation Reboot Hub DJI 2026. For customers in Shenzhen, we offer a crash damage assessment for $40, which is deducted from the final repair cost.

Comment fonctionne le processus de réparation au niveau de la puce du Reboot Hub?

At Reboot Hub in Shenzhen, China, our MOHRSS Level 3 certified technicians follow a standardized diagnostic workflow that leverages professional equipment for chip-level precision.

Présentation de l'équipement de diagnostic professionnel

Notre laboratoire est équipé de :

• Keysight E36313Aalimentation à triple sortie pour les tests au niveau de la carte
• Rohde & Schwarz RTB2004oscilloscope (4 canaux, 70 MHz) pour l'analyse du signal
• Matsusada REK-5R5Lalimentation de précision pour les tests ESC
• Yamaha YSM20Rmachine pick-and-place pour le soudage au niveau des composants
• Thermo Scientific Niton XL3tAnalyseur XRF pour la vérification de la composition des joints de soudure

Nous utilisons ces outils pour diagnostiquer les problèmes qui échappent aux ateliers de réparation standards. Par exemple, l'analyseur XRF peut détecter une contamination par des soudures sans plomb qui provoque des joints fragiles, un problème courant dans les cartes de remplacement contrefaites. Notre taux de réussite diagnostique pour l’identification au premier passage est94 %, comparé à la moyenne du secteur de 78 %.

Méthodologie de réparation au niveau de la puce

Notre méthodologie met l'accent sur l'intervention au niveau des composants. Pour une panne typique de l'ESC, nous :

1. Supprimez les FET défaillants à l'aide d'unJBC DDEstation de reprise à deux zones
2. Nettoyez les tampons avec unMetcal CV-5200nettoyeur à ultrasons
3. Appliquer fraisIndium 8,9pâte à souder via pochoir
4. Placez de nouveaux FET avec la machine pick-and-place
5. Refusion dans unHeller 1809EXLfour à convection avec un profil de pointe de 240°C
6. Test sous charge pendant 30 minutes

Ce processus de réparation ESC au niveau de la puce coûte entre 49 et 63 $ contre 200 à 320 $ dans un centre de service agréé aux États-Unis et en Occident. Les économies sont particulièrement importantes pour les clients qui ont besoin de plusieurs réparations : par exemple, combiner une réparation de cardan et d'ESC peut permettre d'économiser plus de 50 % par rapport aux tarifs de service autorisés aux États-Unis et en Occident. Pour une réparation professionnelle avec des pièces d'origine, explorezService de réparation professionnel DJI de Reboot Hub.

Protocoles de test d'assurance qualité

Chaque drone réparé est soumis à un test d'assurance qualité en 12 points :

• Test de rotation du moteur à 25 %, 50 % et 100 % des gaz
• Test d'amplitude de mouvement du cardan (tangage ±90°, roulis ±45°, lacet ±150°)
• Vérification de l'étalonnage de l'IMU à l'aide de DJI Assistant 2
• Test de verrouillage GPS (doit atteindre 12 satellites en 60 secondes)
• Test de capacité de la batterie (doit dépasser 90 % de la capacité nominale)
• Test en vol dans un environnement intérieur contrôlé (survol de 5 minutes)

Nous offrons une garantie de 30 jours sur toutes les réparations au niveau des puces. Pour les clients souhaitant une compréhension plus approfondie de nos techniques, reportez-vous à notreExpertise en réparation de drones à Shenzhenarticle. Pour l'entretien courant, notreGuide de maintenance des drones DJIcouvre les vérifications avant vol et les protocoles de nettoyage.

Planifiez un diagnostic professionnel chez Reboot Hub — Réparation de drones de précision à Shenzhen, Chine

Questions fréquemment posées

Quels sont les signes de diagnostic les plus courants indiquant que le cardan ou la caméra du Mini 4 Pro doit être réparé?

Signs include intermittent gimbal overload errors, a tilted horizon that persists after calibration, video feed flickering, or a grinding noise when powering on. These often indicate a damaged ribbon cable ($35–56 at Reboot Hub) or gimbal motor, which can be confirmed with a detailed physical inspection at our Shenzhen, China facility.

Combien dois-je m'attendre à payer pour le remplacement d'un bras et d'un moteur endommagés?

US/Western authorized service centers typically charge $130–180 per motor arm replacement. Reboot Hub in Shenzhen, China offers chip-level motor arm repair for42-56 $en utilisant des pièces d'origine DJI, avec un délai d'exécution typique de 2 à 4 jours ouvrables.

Puis-je remplacer moi-même la coque du Mini 4 Pro sans outils spécialisés?

Le remplacement de la carrosserie nécessite un jeu de tournevis de précision, un pistolet thermique pour détacher l'adhésif et une manipulation soigneuse des câbles internes du GPS et de l'antenne. Bien que le bricolage soit possible à l'aide de didacticiels, un faux mouvement peut endommager la carte mère ou les lignes de transmission. Il n'est donc recommandé que si vous avez une expérience préalable en micro-soudure.

Est-il vrai que la réparation officielle du DJI est plus chère que les options tierces au niveau de la puce?

Yes, official DJI repairs include overhead for certification and original packaging, often costing 30–50% more. Third-party chip-level centres like Reboot Hub in Shenzhen, China can fix the same issue for significantly less — our ESC repairs start at $49–63 versus $200–320 at US/Western authorized service centers — while using genuine DJI parts and offering a 30-day repair guarantee.

Quel est le délai d'exécution typique pour un diagnostic et une réparation Mini 4 Pro chez Reboot Hub?

Les réparations de routine au niveau de la puce, comme le remplacement du câble ruban ou le recalibrage du cardan, sont effectuées dans les délais1 à 4 jours ouvrables. More involved main board BGA rework or multi-system repairs may take 3–5 business days. Reboot Hub in Shenzhen, China, provides express service with nationwide shipping, often returning your Mini 4 Pro within 2–4 business days.

Combien de temps prend une réparation typique au niveau de la puce DJI Mini 4 Pro chez Reboot Hub?

Most chip-level repairs — including ribbon cable replacement ($35–56), ESC rework ($49–63), and IMU sensor swaps ($35) — are completed within 1–3 business days. Complex repairs involving main board BGA rework or multi-system failures may take 3–5 business days. Reboot Hub offers express service for Shenzhen-based customers, with many repairs completed same-day for $49–210 depending on the issue.

Reboot Hub offre-t-il une garantie sur les réparations du DJI Mini 4 Pro?

Yes, all chip-level repairs at Reboot Hub come with a 30-day warranty covering the specific components replaced. If the same fault recurs within 90 days, we re-repair at no additional cost. This warranty applies to all Mini 4 Pro repairs ranging from $35 ribbon cable replacements to $210 full main board reworks, performed at our Shenzhen, China facility.
