DJI Mavic 3 Classic: Reparaturleitfaden zu Einzelkamera und Platinenbefunden

Platinenbezogene Diagnose des Mavic 3 Classic

Der Mavic 3 Classic verfügt über eine einzelne 4/3-Hasselblad-Kamera, nicht über das Dual-Kamera-System des Mavic 3 oder das Dreifach-Kamera-Cluster des Mavic 3 Pro. Dieser sichtbare Unterschied muss bei allen Entscheidungen zu Kamera, Gimbal und Ersatzteilen berücksichtigt werden. Auch die Reparaturarchitektur bietet ungewöhnlich klare Abgrenzungen auf Platinenebene: In Schulungsunterlagen werden ICM40609D für die IMU, UBX-M8030 für GPS, OPT3101 im nach unten gerichteten TOF-Pfad sowie SPD1178D-Bauteile und AON7544-Leistungsbauteile im ESC-Design genannt. Diese Bezeichnungen sind nur dann aussagekräftig, wenn sie der dokumentierten Platinenrevision und den Befunden des konkreten Falls zugeordnet werden.

Kurzantwort

Grenzen Sie den Fehler anhand der konkreten Platinenbereiche ein, ohne ein einzelnes Bauteil als allgemeingültige Erklärung darzustellen

Bestätigen Sie die Ein-Kamera-Ausführung Classic, Platinenrevision, Fernsteuerung, Akku, Ereignisverlauf und die genaue Warnmeldung. Unterscheiden Sie die Kamera- und Gimbalsteuerung des E2, Flugsteuerung und Sensorik des E1E, Bildübertragung des P1, Energiemanagement, Speicher, GPS/IMU/TOF, ESC und äußere Struktur. Reboot Hub kann einen bestätigten Chip- oder Bauteilbefund veröffentlichen. Der Kunde erhält jedoch die bekannten und unbekannten Befunde, den vorgeschlagenen Leistungsumfang und den Abnahmeplan schriftlich.

Welche Nachweise sollten vor dem nächsten Schritt erfasst werden?

Wie hilft die Erfahrung an der Reparaturbank bei der Zuordnung von Fehlerbereichen?

Wie identifizieren Sie den Mavic 3 Classic korrekt?

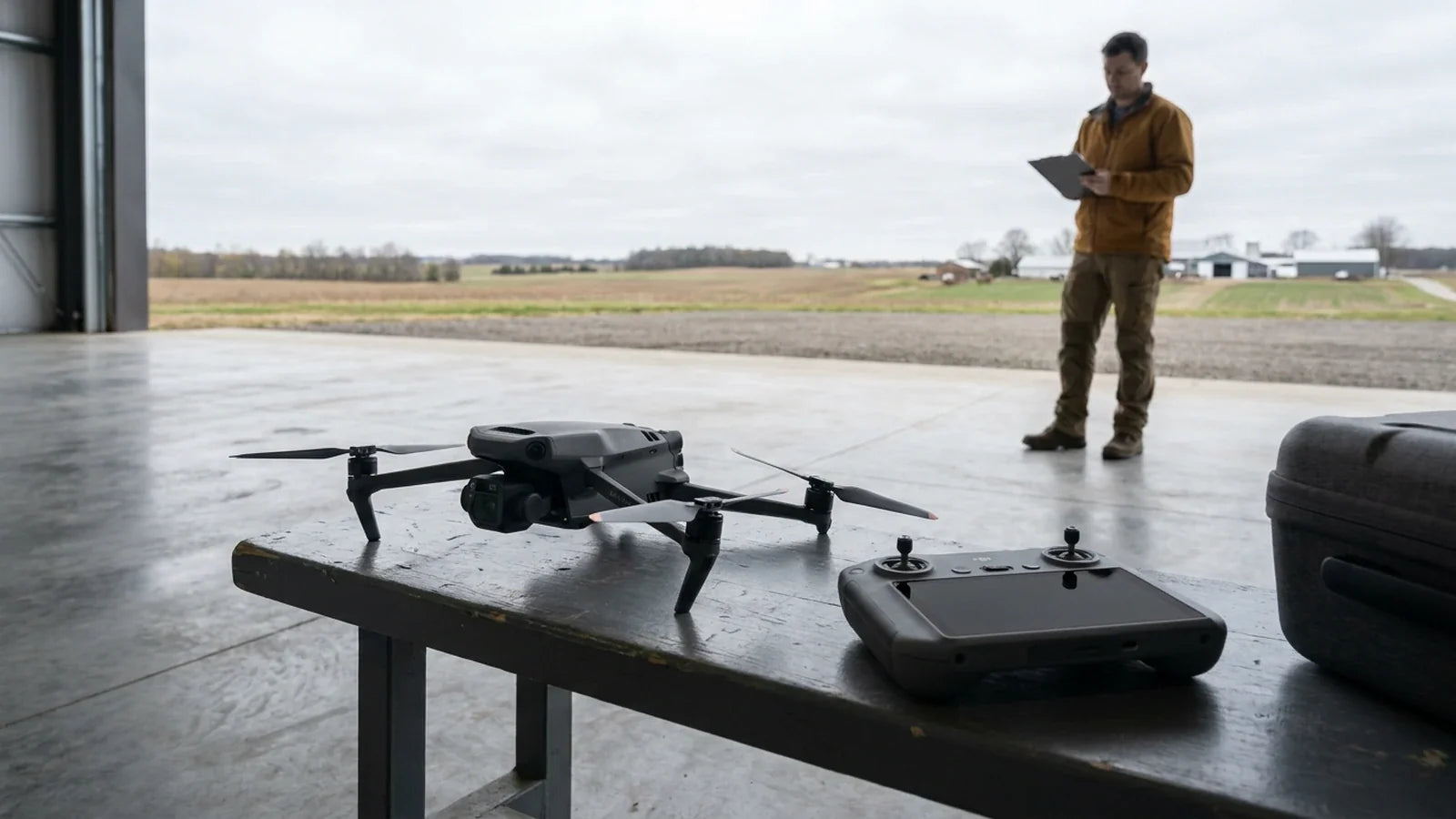

Beginnen Sie mit dem Produktetikett und der Nase des Fluggeräts. Der Classic hat eine einzelne Hasselblad-Kamera im 4/3-Format, während andere Mavic 3-Varianten über andere Mehrkamera-Anordnungen verfügen. Fotografieren Sie das Fluggerät, die Kamera-Gimbal-Einheit, den Controller, den Akku, die Kennzeichnungen und den sichtbaren Zustand vor Beginn der Arbeiten. Bezeichnen Sie ein Kamera- oder Gimbalteil nicht als mit dem Mavic 3 kompatibel, ohne die genaue Variante und Revision zu bestätigen.

Belege zur Variante verhindern eine schleichende Ausweitung des Reparaturumfangs. Der Kunde sollte „Classic“ auf dem Annahmebeleg, im Kostenvoranschlag, in der Teileposition und im Abnahmeplan sehen. Wird eine Beobachtung an einer Platine oder einem Chip herangezogen, dokumentieren Sie die physische Platinenrevision und die Belege aus dem konkreten Fall. Eine Komponente, die auf einem Schulungs-Platinenplan erscheint, sollte ohne Bestätigung nicht für jede Produktionsrevision zugesichert werden.

Wofür stehen E2, E1E und P1 in der Diagnose?

Die geprüfte Platinenarchitektur des Classic ordnet E2 der Gimbalsteuerung, Kamerafunktionen und WLAN zu; E1E der Flugsteuerung einschließlich visueller Hindernisvermeidung, Höhenmessung, TOF, GPS, ADS-B, Zusatzbeleuchtung und Lüfter; und P1 der Bildübertragung. Der PMIC steuert die Stromversorgung der Module, DDR unterstützt Laufzeit und Daten-Cache, und EMMC speichert die Modul-Firmware. Dies sind funktionale Abgrenzungen und keine Abkürzung, um gleich die gesamte Hauptplatine auszutauschen.

Eine aussagekräftige Diagnose klärt, welcher Bereich tatsächlich ausfällt. Ein intaktes Livebild bei Hinweisen auf instabiles Flugverhalten deutet auf etwas anderes hin als ein stabiles Fluggerät ohne Bildübertragung; beides unterscheidet sich wiederum von einem vollständigen Stromausfall. Der schriftliche Befund sollte das reproduzierte Symptom, die stützenden Beobachtungen und verbleibende Unsicherheiten zwischen den Bereichen nennen, bevor ein Vorschlag zur Reparatur auf Platinenebene erfolgt.

Wann dürfen ICM40609D, UBX-M8030 und OPT3101 öffentlich genannt werden?

Die Reparaturdokumentation des Classic nennt ICM40609D im IMU-Pfad, UBX-M8030 im GPS-Pfad und OPT3101 im abwärtsgerichteten TOF-Pfad des dokumentierten Platinenaufbaus. Diese exakten Bezeichnungen können erfahrenen Lesern helfen, die Architektur zu verstehen. Zu einem Reparaturbefund werden sie erst, wenn dasselbe Modell und dieselbe Platinenrevision bestätigt sind und Messungen oder Bauteiltausch die Belege für den konkreten Fall liefern.

Eine IMU-Warnung beweist nicht, dass der ICM40609D selbst ausgefallen ist. Eine GPS-Verzögerung beweist nicht, dass der UBX-M8030 defekt ist. Eine Höhen- oder TOF-Warnung beweist nicht, dass der OPT3101 die Ursache ist. Verbindungen, Stromversorgung, umliegende Komponenten, Verunreinigungen, Ausrichtung, Umgebungsbedingungen und Verarbeitung können sich überschneidende Symptome hervorrufen. Reboot Hub veröffentlicht die bestätigte Abgrenzung und kennzeichnet Hypothesen separat.

Wie sollten Probleme beim Laden und bei fehlender Stromversorgung eingeordnet werden?

Erfassen Sie die Batterieidentität, Verriegelung, Kontakte, Ladegerät, Kabel, Stromquelle, LED- und App-Verhalten, USB-Reaktion und ungewöhnliche Wärmeentwicklung. Die Architektur umfasst eine PD/PPS-Ladesteuerung, einen USB-Schalter, PMIC-gesteuerte Stromversorgungsbereiche, DDR und EMMC. Ein mechanisch beschädigter Anschluss, ein Problem bei der Batteriekommunikation, ein ausbleibender Ladevorgang und ein Fluggerät, das nicht startet, sind unterschiedliche Fehlerzweige, auch wenn der Kunde sie gleichzeitig bemerkt hat.

Brechen Sie den Vorgang bei einer aufgeblähten Batterie, Flüssigkeitsspuren, Brandgeruch, Verformungen oder ungewöhnlicher Wärmeentwicklung ab. Der Prüfstandsbefund sollte angeben, ob die Nachweise auf die Batterieseite, den Eingang oder Anschluss, die Ladesteuerung, die geregelte Stromversorgung oder einen nachgelagerten Versorgungsbereich hindeuten. Die Platinenarchitektur zu veröffentlichen ist hilfreich; aus einem einzelnen Symptom ohne Stromversorgung einen allgemeinen Chiptausch abzuleiten, wäre es nicht.

Was ist bei einer IMU-, GPS- oder TOF-Warnung zu prüfen?

Dokumentieren Sie die genaue Warnmeldung, Protokolle, die Vorgeschichte von Stößen, Umgebungsbedingungen, Lichtverhältnisse und Oberfläche sowie die Frage, ob das Problem unter geeigneten Bedingungen erneut auftritt. Bei der Classic sind IMU, GPS, Frontsensorik, nach unten gerichtetes TOF und weitere Flugsteuerungsfunktionen über E1E verbunden. Jeder Sensorpfad und jede Verbindung muss jedoch mit eigenen Nachweisen geprüft werden. Prüfen Sie äußere Sichtfenster und die Struktur, ohne Öffnungen zu sondieren oder eine Kalibrierung als Allheilmittel zu erzwingen.

Eine erfolgreich abgeschlossene, unterstützte Kalibrierung kann ein einzelnes Prüfergebnis sein, ist aber kein Beweis dafür, dass alle Sensoren und die Hauptplatine einwandfrei funktionieren. Der Bericht sollte zwischen Hypothesen zu Umgebungsbeschränkungen, Verunreinigungen, Ausrichtung, Anschlüssen, Modulen, Stromversorgung und Verarbeitung unterscheiden. Bei der Abnahme muss unter dokumentierten Bedingungen geprüft werden, ob die Anforderungen des Kunden an Positionierung und Sensorik erfüllt werden.

Wie sollten Nachweise zu SPD1178D und AON7544 in der ESC verwendet werden?

Der dokumentierte Platinenplan der Classic ESC weist in dieser Revision zwei SPD1178D-Bauteile und vierundzwanzig AON7544-Leistungsbauteile aus. Diese Architektur erklärt, warum sich Nachweise zum Antrieb auf Steuerung, Leistungsstufen, Motoren, Kabelbäume und Struktur erstrecken. Erfassen Sie die betroffene Ecke, Warnmeldung, den Propeller, das Laufgefühl des Motors, die Armgeometrie, den Aufprallweg, ungewöhnliche Wärmeentwicklung und ob das Problem einem bestimmten Kanal folgt.

Leiten Sie aus einem Motorstillstand nicht ab, dass ein AON7544 oder SPD1178D ausgefallen ist. Messungen am konkreten Gerät und die genaue Platinenrevision müssen diese Schlussfolgerung stützen. Im Kundenbericht kann das bestätigte Bauteil gegebenenfalls benannt werden; zugleich sollten angrenzende Risiken und die Antriebstests nach der Reparatur beschrieben werden. Öffentliche Inhalte dürfen niemals zu einer unsicheren Anleitung zum Austausch von Bauteilen werden.

Wie lassen sich Einzelkamera, Gimbal und Bildübertragung voneinander abgrenzen?

Bewahren Sie eine Originaldatei auf und dokumentieren Sie Livebild, Fokus, Bildfehler, Aufnahme, Gimbal-Initialisierung, Achsenbewegung, Horizont und Übertragungsverhalten von P1. Schwarzes Bild, schlechter Fokus, instabiler Gimbal, beschädigte Aufnahme und Verbindungsabbrüche betreffen unterschiedliche Kamera-, Steuerungs-, Speicher- und Übertragungsebenen. Beim Classic mit Einzelkamera dürfen keine Test- oder Austauschannahmen für die Dreifachkamera des Pro übernommen werden.

Der schriftliche Befund gibt an, ob die Belege für die Kameraausgabe, die Gimbal-Mechanik oder -Rückmeldung, die Verbindung, die E2-Steuerung, den Speicher, die P1-Übertragung oder den Controller-Kontext sprechen. Lässt sich der Fehler nicht reproduzieren, bleibt dieser Hinweis sichtbar. Die Abnahme bewertet Bild, Aufnahme, Stabilisierung und Verbindung als separate Ergebnisse.

Was ändert sich nach einem Aufprall oder Kontakt mit Flüssigkeit?

Ein Aufprall kann bei einem Ereignis die Kamera-Gimbal-Einheit, Arme, Motoren, Sensoren, GPS-/IMU-Pfade, TOF und interne Verbindungen belasten. Flüssigkeit kann Batteriekontakte, USB-Anschluss, Steckverbindungen und Platinenbereiche erreichen, die über die sichtbare Eintrittsstelle hinausgehen. Sichern Sie Fotos, Protokolle und den Ereignisablauf. Vermeiden Sie dann wiederholte Einschaltversuche, wenn Feuchtigkeit, Verformungen, Brandgeruch oder ungewöhnliche Wärme auftreten.

Der Reparaturplan trennt bestätigte Schäden, plausible angrenzende Risiken und nicht zugängliche Bereiche voneinander. Eine klar begrenzte Reparatur kann sinnvoll sein, wenn Struktur und Beweislage belastbar sind. Schäden in mehreren Bereichen, Korrosion, größere strukturelle Schäden oder eine unklare Belastung von Kamera und Kernplatine können für den Austausch einer umfassenderen Einheit oder eine dokumentierte Austauschentscheidung sprechen. Der Kunde sieht die Abwägung vor der Freigabe.

Wie macht Reboot Hub aus Platinenbefunden eine Kauf- oder Reparaturentscheidung?

Wir gehen vom Anliegen des Kunden aus und räumen jeden berechtigten Zweifel aus: genaue Variante, Platinenrevision, Symptom, Ereignisverlauf, bekannte und unbekannte Punkte, vorgeschlagene Arbeiten, Herkunft der Ersatzteile, Zeitrahmen, Tests und schriftlich festgehaltene Konditionen. Ein Chipname dient nicht als Expertise-Siegel. Er wird nur genannt, wenn er die Entscheidung für das konkrete Gerät verbessert und die Aussage durch klar eingegrenzte Belege gestützt wird.

Spricht mehr für eine Reparatur, erläutert der Kostenvoranschlag, warum Umfang und Abnahmeplan dafür sprechen. Spricht mehr für einen Austausch, nennt der Vergleich ein dokumentiertes konkretes Gerät und einen passenden Lieferumfang statt einer anonymen Plattformanzeige. So bleibt die technische Analyse mit einem transparenten Handlungsweg von Reboot Hub verbunden.

Was muss eine Abnahmeprüfung des Mavic 3 Classic nachweisen?

Gleichen Sie Fluggerät, Controller, Akkus und Zubehör mit den Angaben bei der Annahme ab. Gehen Sie auf das ursprüngliche Anliegen ein und prüfen Sie anschließend Bild und Aufnahme der Einzelkamera, Gimbal-Initialisierung und Stabilisierung, E2-Kamerafunktionen, P1-Verbindung, Steuerung, E1E-Flugsteuerungsfunktionen, IMU/GPS/Kompass, Sichtsystem und TOF, Laden, Antrieb und einen stufenweise durchgeführten, kontrollierten Flug. Ergänzen Sie weitere Tests, wenn Zugang oder Aufprall diese Bereiche beeinträchtigt haben könnten.

Die Übergabe enthält schriftliche Befunde, bekannte und unbekannte Punkte, die Herkunft der Teile, Tests und verbleibende Beobachtungen. Sie unterscheidet zwischen 1-3 Werktagen Bearbeitungszeit nach Angebotsfreigabe und der Transportzeit sowie zwischen der 30-tägigen Reparaturgarantie und der separaten 180-tägigen Produktgarantie. Der Kunde erhält Nachweise zum tatsächlich geprüften Mavic 3 Classic und keine allgemeine Einschätzung zum Mavic.
