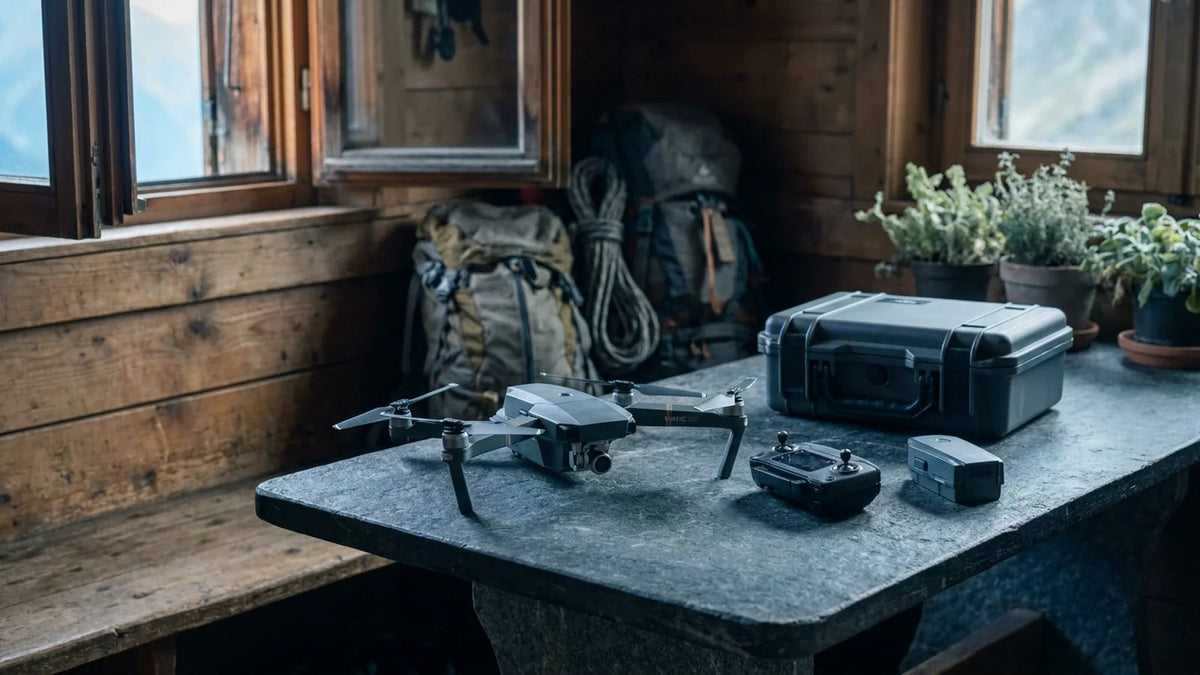

DJI Mavic Pro Reparaturleitfaden: Gimbal, ESC, GPS und Verbindung – Nachweise

Diagnose des originalen Mavic Pro

Die Reparaturarchitektur des ursprünglichen DJI Mavic Pro unterscheidet sich von der des Mavic 2 und späterer Mavic-Fluggeräte. Seine 1/2.3-Zoll-CMOS-Kamera, das dreiachsige Gimbal, die Sichtsysteme nach vorn und unten, die Stromversorgungsplatine, die Hauptplatine und die ESC-Platine des Flugcontrollers bilden unterschiedliche Nachweispfade. Dieser Leitfaden geht vom Anliegen des Kunden aus und überträgt praktische Reparaturerfahrung in schriftliche Befunde, die genau auf Modell und Platinenrevision abgestimmt sind.

Kurzantwort

Befunde zu Kamera, ESC des Flugcontrollers, Stromversorgung und Hauptplatine vor der Reparaturfreigabe getrennt erfassen

Dokumentieren Sie Fluggerät, Controller, Akku, Ereignis und Warnmeldung genau. Sichern Sie die Originalmedien und halten Sie fest, ob GPS, Sichtsysteme nach vorn und unten, Lüfter, USB, Steuerverbindung und Motoren weiterhin funktionieren. Reboot Hub nutzt diese Zusammenhänge, um sichtbare Schäden von verborgenen Funktionsfehlern zu unterscheiden, bekannte und noch ungeklärte Befunde festzuhalten und die Herkunft der Teile sowie die Abnahmekriterien schriftlich festzulegen.

Welche Nachweise sollten erfasst werden, bevor der Kunde handelt?

Wie hilft die Erfahrung an der Reparaturbank bei der Zuordnung zu Fehlerbereichen?

Wie bleibt eine Reparatur des originalen Mavic Pro modellspezifisch?

Prüfen Sie die Kennzeichnung des Fluggeräts, die originale klappbare Zelle, den Controller, den Akku und die CMOS-Kamera mit einem 1/2,3-Zoll-Sensor an ihrem dreiachsigen Gimbal. Übernehmen Sie keine Annahmen zum Mavic 2 oder Mavic 3. Fotografieren Sie vor Beginn der Arbeiten die Kennzeichnungen und das vollständige Set. Ordnen Sie anschließend das gemeldete Symptom und den Ereignisverlauf genau diesem Gerät zu.

Die Abgrenzung des Modells ist wichtig, weil sich Stromversorgung, Core, Flugcontroller-ESC, Sensorik und Kamerateile zwischen den Generationen unterscheiden. Reboot Hub dokumentiert bei jedem Kostenvoranschlag die relevante Platinenrevision und die Herkunft der Teile. Eine hilfreiche, modellspezifische Feststellung kann veröffentlicht werden, wenn sie durch fallbezogene Nachweise gestützt ist. Sie wird nicht als allgemeingültige Erklärung für jedes Mavic-Modell dargestellt, das in einer Suchanfrage genannt wird.

Welche Nachweise unterscheiden ein Kamera- von einem Gimbalproblem?

Sichern Sie die Originaldateien und dokumentieren Sie Livebild, Aufnahmeverhalten, Bewegung beim Start, Horizont, Vibrationen, Fokus und die genaue Warnmeldung. Beobachten Sie das ausgeschaltete Gimbal, ohne eine Achse gewaltsam zu bewegen. Fehlendes Bild, instabiler Horizont, fehlgeschlagene Aufnahme und mechanische Blockade sind unterschiedliche Symptome, auch wenn der Pilot sie alle als „Kamera kaputt“ beschreibt.

Der Signalweg der Kamera, der Gimbal-Controller, flexible Verbindungen, die Core-Verarbeitung und die mechanische Baugruppe können sich überschneiden. Im schriftlichen Befund sollte stehen, was reproduziert wurde und was weiterhin unbekannt ist. In einem Fall kann der Austausch der gesamten Gimbal-Kamera-Baugruppe gerechtfertigt sein, während in einem anderen eine begrenzte Reparatur an einer Verbindung oder Mechanik besser begründet ist.

Was sagt ein Motor, der nicht startet, über den ESC aus?

Prüfen Sie zunächst Propeller, freie Beweglichkeit des Motors, Geometrie des Arms, Vorgeschichte der Kabel, Spuren eines Aufpralls, ungewöhnliche Hitze und ob ein oder alle Motoren betroffen sind. Die Flugcontroller-ESC-Platine ist an der Motoransteuerung beteiligt. Ein stillstehender Motor an einer Ecke kann jedoch auch auf den Motor, die Struktur, die Verkabelung oder einen Anschluss zurückzuführen sein. Betreiben Sie ein sichtbar beschädigtes Antriebssystem nicht nur, um weitere Nachweise zu sammeln.

Ein Vergleich der vier Positionen am Prüfstand hilft, den Fehler einzugrenzen. Im Bericht sollte nur dann Motor, Arm, Verbindungskabel oder Flugcontroller-ESC-Platine als Ursache genannt werden, wenn die konkreten Nachweise dies stützen. Außerdem sollte er angeben, welche angrenzenden Bauteile geprüft wurden und welche Antriebstests nach der Reparatur vor einem stufenweisen Flug erforderlich sind.

Wie lassen sich Startausfälle, USB-Probleme und Lüftersymptome voneinander abgrenzen?

Dokumentieren Sie den Akkustand, die Kontakte, die bisherige Ladehistorie, das Verhalten der Stromaufnahme beim Einschalten, sofern es professionell gemessen wurde, den Zustand des USB-Anschlusses, das Lüfterverhalten, Wärme, Hinweise auf Flüssigkeit und ob geeignete, nachweislich funktionierende Geräte das Symptom verändern. Stromversorgungsplatine, Hauptplatine, ESC-Platine des Flugcontrollers und nachgelagerte Verbraucher bilden unterschiedliche Fehlerpfade. Unterlassen Sie bei Wärme, Geruch, Flüssigkeit oder Verformungen weitere Einschaltversuche.

Ein Fluggerät, das über USB nicht erkannt wird, benötigt nicht automatisch eine neue Hauptplatine. Auch ein defekter Lüfter kann ein thermisches Risiko verursachen, ohne alle anderen Symptome zu erklären. Reboot Hub gibt an, welche Stromversorgungs- oder Kommunikationsstufe bestätigt wurde. Nicht unterstützte Programmierung oder interne Softwareverfahren sind nicht Bestandteil des öffentlichen Vorgehens für Besitzer.

Wie lassen sich Probleme mit GPS, Kompass und Sichtsystem unterscheiden?

Dokumentieren Sie das Satellitenverhalten, Kompasswarnungen, die betroffene Richtung, Untergrund, Lichtverhältnisse, Höhe, Verschmutzungen und mögliche Stöße. Der Mavic Pro verfügt zusätzlich zu GPS und Kompass über nach vorn und nach unten gerichtete Sichtsysteme. Eine Warnung in der Nähe von Metall oder über einem schwierigen Untergrund sollte ohne kontrollierten Vergleich nicht als Platinenfehler eingestuft werden.

Der Reparaturbericht unterscheidet zwischen Umgebung, Ausrichtung, Verbindung, Sensormodul, Stromversorgung und Verarbeitung. Ein Kalibrierungsergebnis belegt eine bestimmte Prüfung, nicht den einwandfreien Zustand des gesamten Navigationssystems und Fluggeräts. Beim Plan zur Wiederinbetriebnahme sollte das Positionierungsproblem des Kunden unter geeigneten Bedingungen erneut überprüft werden.

Warum können Fehler an Controller, Antenne und Bildübertragung ähnlich wirken?

Dokumentieren Sie die Controller-Identität, Antennen, Kabel und das verwendete Mobilgerät, den App-Status, Telemetriedaten, Steuerbefehle und das Livebild. Ein verbundener Controller ohne Bild unterscheidet sich von einem vollständigen Verbindungsabbruch oder einem zeitweise ausfallenden Bild bei normaler Aufzeichnung an Bord. Testen Sie unter geeigneten Bedingungen und halten Sie den Ablauf fest, statt die Beurteilung auf einen einzigen überfüllten Innenraum zu stützen.

Die Fehlerquelle kann beim Controller, den Antennen, der Funkstrecke des Fluggeräts, der Kameraausgabe, der zentralen Verarbeitung oder in der Umgebung liegen. Reboot Hub benennt die Ebene, auf der der Fehler reproduziert wurde, und den dafür verwendeten geeigneten Vergleichstest. Kunden wird nicht aufgrund eines einzelnen Tests mit schwacher Verbindung geraten, eine Hauptplatine oder einen Controller von einer anonymen Plattform zu kaufen.

Was verändert sich nach einem Aufprall oder Kontakt mit Flüssigkeit?

Ein Aufprall kann gleichzeitig den Gimbal, die vordere Sichtsensorik, Arme, Motoren, GPS, Antennen und interne Flachbandkabel belasten. Flüssigkeit kann bis zu Stromversorgungs- und Kernkomponenten vordringen, die über die sichtbare Stelle hinausgehen. Sichern Sie Fotos, Protokolle und den genauen Hergang und versuchen Sie nicht wiederholt, das Gerät einzuschalten, wenn Feuchtigkeit, Korrosion, Verformungen, Brandgeruch oder ungewöhnliche Hitze auftreten.

Eine Drohne, die sich einschalten lässt, kann dennoch strukturelle Schäden oder Korrosionsrisiken aufweisen. Bei der Diagnose werden bestätigte Schäden, plausible Folgerisiken und nicht zugängliche Bereiche voneinander abgegrenzt. Eine Reparatur ist sinnvoll, wenn der Schadensumfang klar ist und die Abnahme die relevanten Funktionen nachweisen kann; bei umfangreicheren Schäden kann der Austausch einer größeren Baugruppe oder ein dokumentierter Ersatz gerechtfertigt sein.

Wann sollte man eine Mavic Pro reparieren lassen, statt sie zu ersetzen?

Für eine Reparatur spricht mehr, wenn der genaue Fehler eingegrenzt ist, die Herkunft kompatibler Ersatzteile nachvollziehbar ist, die Struktur weiterhin akzeptabel ist und die geplanten Tests die erforderlichen Kamera- und Flugfunktionen nachweisen können. Für einen Ersatz spricht mehr, wenn mehrere wichtige und wertvolle Bereiche betroffen sind, die Korrosion weit verbreitet ist, die Geometrie unklar bleibt oder Ersatzteile und Abnahmenachweise keine zuverlässige Nutzung gewährleisten können.

Reboot Hub betrachtet die Entscheidung aus Sicht des Kunden. Wir legen die genaue Einheit, den Zustand, den Lieferumfang, bekannte und unbekannte Befunde sowie die schriftlichen Konditionen offen. So kann der Besitzer eine dokumentierte Reparatur mit einem dokumentierten Ersatz vergleichen, ohne zu einem vagen Versprechen auf einem Marktplatz gedrängt zu werden.

Was müssen der schriftliche Kostenvoranschlag und die abschließende Abnahme nachweisen?

Der Kostenvoranschlag verknüpft das Anliegen des Kunden mit reproduzierten Befunden, dem genauen Modell, der relevanten Platinenrevision, der Herkunft der Ersatzteile, dem freigegebenen Arbeitsumfang, dem Zeitrahmen und den Tests. Die Werkstatt strebt eine Bearbeitung innerhalb von 1-3 Werktagen nach Freigabe des Kostenvoranschlags an; abhängig von Arbeitsumfang, Ersatzteilen und Tests. Für freigegebene Reparaturen gilt eine Reparaturgarantie von 30 Tagen; für ein dafür berechtigtes Komplettprodukt gilt eine separate Produktgarantie von 180 Tagen.

Bei der Abnahme wird zuerst das ursprüngliche Fehlerbild geprüft. Anschließend werden Stromversorgung, USB- und Lüfterverhalten, Kamera und Aufzeichnung, Gimbal, Controller-Verbindung, GPS, Kompass, vordere und untere Sichtsensorik, Motoren, Steuerung und ein stufenweiser Flugtest überprüft. Bei der Übergabe werden die schriftlichen Befunde und verbleibenden Beobachtungen aufgeführt, damit der Kunde genau weiß, was die Reparaturnachweise belegen.
