DJI Inspire 3 Reparaturleitfaden: RTK, Gimbal, Stromversorgung und Verbindung – Belege

Diagnose des Kinosystems Inspire 3

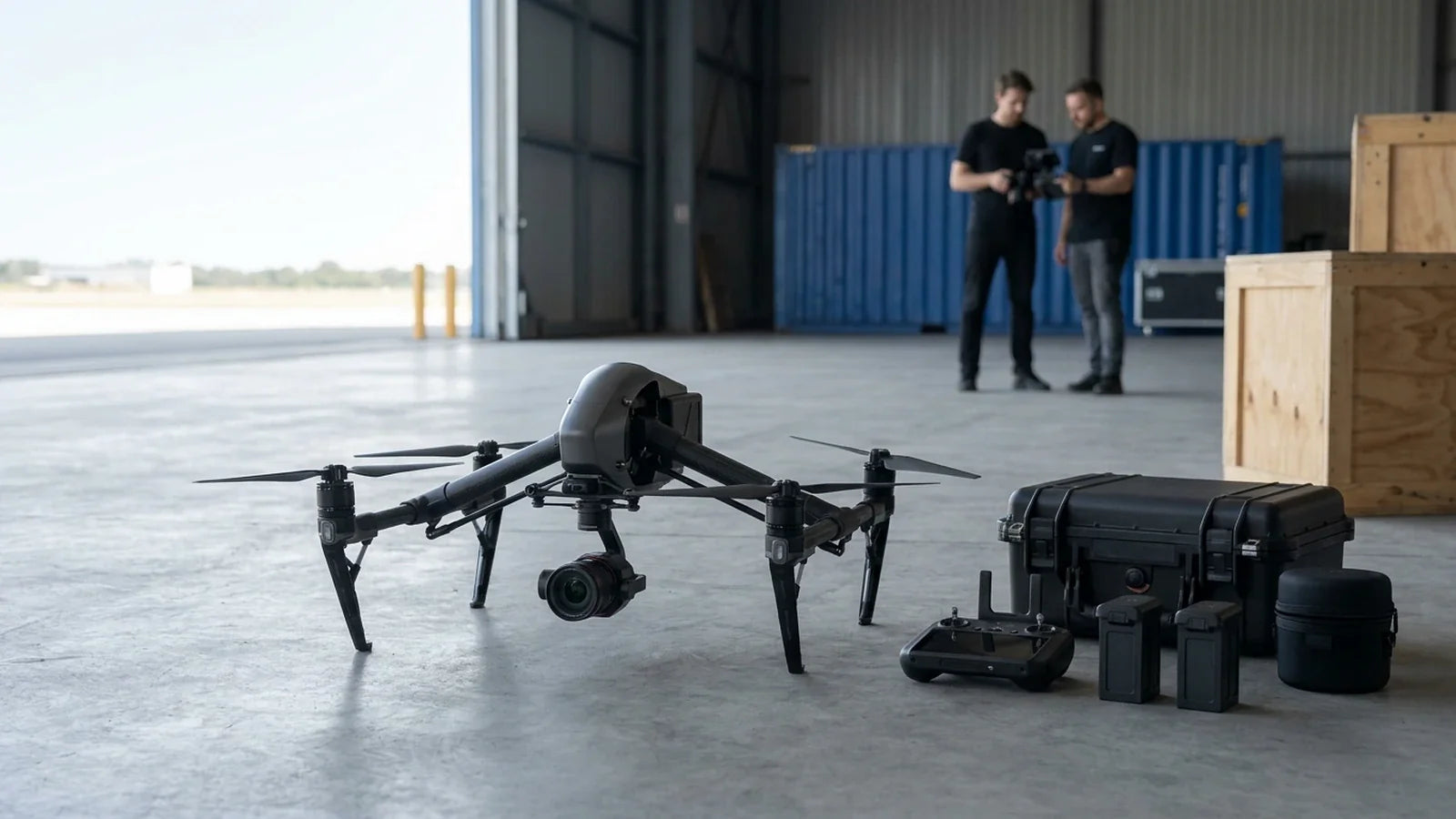

Die DJI Inspire 3 ist eine Kinoplattform und keine kleine faltbare Kameradrohne. Das Anliegen des Kunden kann das Fluggerät, gekoppelte TB51-Akkus, Fahrwerksservos, RTK, FPV-Kamera, Nutzlast-Gimbal, Steuergerät, Speicher oder Verbindung betreffen. Jeder dieser Bereiche kann Folgen für das Projekt haben. Dieser Leitfaden ordnet die genaue Modellarchitektur fallbezogenen Belegen zu, damit ein Produktionsteam bekannte und unbekannte Befunde, Kontinuitätsrisiken und den schriftlich festgelegten Weg von der Diagnose bis zur Abnahme nachvollziehen kann.

Kurzantwort

Halten Sie die genaue Konfiguration des Kino-Equipments und das konkrete Symptom im Produktionseinsatz fest, bevor Sie ein Modul ändern.

Dokumentieren Sie das Fluggerät, Steuergerät, die Nutzlast, das Objektiv, den Speicher, das Sechser-TB51-Set, sofern vorhanden, das beim Vorfall verwendete Akkupaar und den genauen Projektausfall. Trennen Sie die Belege zu Flugverhalten, RTK, Vision, Fahrwerk, FPV, Nutzlastbild, Stromversorgung und Verbindung. Reboot Hub legt anschließend schriftlich den auf die Platinenrevision begrenzten Leistungsumfang, die Herkunft der Teile, die Produktions-Notfallplanung und die Abnahmereihenfolge fest.

Welche Nachweise sollten erfasst werden, bevor der Kunde handelt?

Wie hilft Erfahrung an der Reparaturbank dabei, Fehlerbereiche einzugrenzen?

Warum muss eine Reparatur der Inspire 3 mit der vollständigen Produktionskonfiguration beginnen?

Dokumentieren Sie das genaue Fluggerät, den Controller, die Zenmuse-Nutzlast, das Objektiv, den Speicher, die Akkus, die Ladeausrüstung und das Zubehör. Ergänzen Sie die geplante Aufnahme, den Einsatzort, den Nutzlastmodus und die Angabe, ob der Fehler die Pilotenansicht, das aufgezeichnete Bild, die Flugbahn oder alle drei Bereiche betraf. Dieselbe Flugzeugzelle kann in unterschiedlichen Produktionskonfigurationen eingesetzt werden; ein allgemeines Inspire-3-Symptom legt daher den Reparaturumfang nicht fest.

Die schriftliche Erfassung bei der Annahme schützt Zeitplan und Nachweise. Ein Fehler an der Nutzlast muss kein Fehler am Fluggerät sein; eine RTK-Meldung erklärt möglicherweise kein Gimbal-Problem. Reboot Hub hält das Anliegen des Kunden mit dem tatsächlichen Kit und dem gewünschten Ergebnis verknüpft und dokumentiert anschließend, welche Komponente und Platinenrevision geprüft wurde. So wird aus einem einzelnen Produktionsfall keine allgemeingültige Aussage über jede Inspire 3.

Wie teilen sich Core Board und Center Board die Zuständigkeiten?

Das Core Board der Inspire 3 übernimmt Kamera-, Flug-, Hinderniserkennungs-, Bildübertragungs- und Timecode-Funktionen über Bereiche wie E2C, E2F, E1E, P1, SDR und CPLD. Das Center Board ist für LED-, Tasten- und servobezogene Funktionen zuständig und umfasst Druck- und Kompassfunktionen. Diese Aufteilung ist relevant, wenn eine Warnung Flugverhalten, Fahrwerk, Bildgebung oder Verbindungsverhalten betrifft.

Die Nennung eines Prozessors beweist keinen Platinenfehler. Stromversorgung, Verbindungen, Firmwarezustand, Peripheriemodule und Schäden durch Ereignisse können ähnliche Symptome hervorrufen. Die Nachweise zum konkreten Fall sollten festhalten, welche Funktion reproduziert und welcher Vergleich vorgenommen wurde. Interne Reparaturerfahrung kann eine wahrscheinliche Fehlergrenze eingrenzen; die Schlussfolgerung wird jedoch nur durch das genaue Modell und die geprüfte Platinenrevision gestützt.

Was sollte bei instabilem RTK oder instabiler Positionsbestimmung dokumentiert werden?

Halten Sie den genauen RTK-Status, die Antennenkonfiguration, den Einsatzort, die freie Sicht zum Himmel, die Warnmeldung, das Flugverhalten und fest, ob gewöhnliche GPS- und Trägheitsdaten weiterhin verfügbar waren. Die Sensorplatine übernimmt Aufgaben der Flugsensorik, während dedizierte RTK-Antennen und die Verarbeitung auf dem Core Board an der Positionsbestimmung beteiligt sind. Obere, Arm- und untere Sichtsysteme liefern zusätzliche, getrennte Umgebungsdaten.

Tauschen Sie bei einem standortabhängigen Verlust der Positionierung nicht automatisch die Antenne oder die Hauptplatine aus. Prüfen Sie den äußeren Zustand und die Verbindungshistorie und reproduzieren Sie das Problem anschließend unter geeigneten kontrollierten Bedingungen. Im Bericht werden Umgebungsbeschränkungen, Antennenpfad, Sensorplatine, zentrale Verarbeitung und ergänzende Flugdaten getrennt ausgewiesen. Die aktuell geltenden Standort- und Betriebsvorschriften werden separat von der Reparatur behandelt.

Wie lassen sich Warnungen zu den beiden TB51-Akkus und zur Stromversorgung unterscheiden?

Dokumentieren Sie beide TB51-Akkus als Paar, einschließlich der linken und rechten Position, Identität, Zustand, Ladeverhalten, Verriegelung und der genauen Meldung. Das Fluggerät verfügt über Akkuschnittstellen und Signalpfade zur Erkennung, ob die Akkus korrekt eingesetzt sind. Daher sind eine Seite, ein Akku und das Stromversorgungssystem auf Seiten des Fluggeräts unterschiedliche Fehlerhypothesen. Verwenden Sie einen Akku nicht weiter, wenn er Verformungen, Flüssigkeitsspuren, Brandgeruch oder ungewöhnliche Wärme aufweist.

Ein erfolgreicher Start beweist nicht, dass die Stromversorgung unter Produktionslast ausgeglichen ist. Reboot Hub dokumentiert das beim Vorfall verwendete Akkupaar, geeignete Vergleichstests und ob der Fehler einem Akku oder einer Position folgt. Der Kunde erhält eine klar abgegrenzte Bewertung der Stromversorgung, keine öffentlich zugängliche Methode zur Wiederinbetriebnahme und kein unbelegtes Versprechen, dass ein Akku sicher ist.

Woran erkennt man, ob ein Bildproblem vom Nutzlastsystem, Gimbal oder Fluggerät ausgeht?

Bewahren Sie die originalen Aufnahmen, Live-Ansicht, Objektiv- und Mediendetails, Nutzlastidentifikation, Temperaturmeldung, Verhalten der Gimbal-Achsen sowie die Information auf, ob die FPV-Ansicht normal bleibt. Das Nutzlastsystem umfasst eine Sensorplatine, BCPU-Funktionen, Gimbal-Steuerung, Motorantrieb und Lüfter; Schnellwechsel-Schnittstellen verbinden es mit dem Fluggerät. Diese Ebenen sollten nicht pauschal zu einem Kamerafehler zusammengefasst werden.

Aus den Belegen sollte hervorgehen, ob Bildaufnahme, Speicherung, Belichtungssteuerung, Stabilisierung, Wärmeverhalten, Verbindung oder Verarbeitung im Fluggerät die bestätigte Fehlergrenze darstellt. Eine Nutzlast kann mechanisch waagerecht erscheinen, obwohl die Bilderzeugung ausfällt; sie kann aber auch korrekt aufzeichnen, während die Live-Übertragung unterbrochen ist. Jeder Befund bleibt der exakten Konfiguration aus Nutzlast und Fluggerät zugeordnet.

Wie werden Symptome an der Hinderniserkennung und am Fahrwerk untersucht?

Die Plattform nutzt obere Weitwinkel-, Arm-Fisheye- und untere Sichtpfade sowie eine untere TOF-Erkennung. Das einfahrbare Fahrwerk wird außerdem über Servos bewegt. Dokumentieren Sie Richtung, Umgebung, Verschmutzung, Vorgeschichte von Stößen, Fahrwerksposition, Warnmeldung und ob sich das Problem unter geeigneten Bedingungen wiederholen lässt. Lösen Sie keine wiederholten Fahrwerksbewegungen aus, wenn die Struktur oder ein Servo-Antrieb blockiert zu sein scheint.

Eine Warnung des Wahrnehmungssystems kann die Umgebung, die Linsenoberfläche, die Verbindung, ein Vision-Modul, TOF oder die Verarbeitung betreffen. Ein Problem mit dem Fahrwerk kann die Struktur, Servos, die Koordination der Hauptplatine oder die Stromversorgung betreffen. Der Bericht trennt diese Bereiche und hält fest, was nicht geprüft wurde. Das ist wichtig, denn ein beeinträchtigtes Fahrwerk oder Sensorsystem wirkt sich sowohl auf den Abstand zur Nutzlast als auch auf die Sicherheit im Produktionseinsatz aus.

Was bedeutet eine Warnung zu Antrieb oder Arm bei einer Filmplattform?

Prüfen Sie nach der Sicherung des Ereignisses alle vier Arme, Motoren, Propeller, Landebeine, Antennen und den Zustand der Armanzeigen. Die Inspire 3 verwendet ESC-Platinenbaugruppen in den Armen für den Motorantrieb. Ein Aufprall, Transport oder eine Blockierung kann neben der Antriebselektronik auch Struktur und Verkabelung beeinträchtigen. Die erste sichtbare Spur muss daher nicht den gesamten Fehler erklären.

Auf dem Prüfstand werden die Motorpositionen und das Verhalten der Stromversorgung unter kontrollierten Bedingungen verglichen. Anschließend wird die angrenzende Struktur geprüft, bevor der Reparaturumfang freigegeben wird. Bei der Abnahme nach der Reparatur muss das ordnungsgemäße Zusammenspiel des betroffenen Arms, der Fahrwerksbewegung, der Flugsteuerung und der Nutzlaststabilität nachgewiesen werden. Der Kunde benötigt ein produktionsbereites System, nicht nur eine Komponente, die auf dem Prüfstand reagiert.

Wie sollte ein Produktionsteam zwischen Reparatur, Ersatz und Ausrüstung für den Notfall entscheiden?

Eine Reparatur ist die bessere Option, wenn der Fehler klar eingegrenzt ist, Fluggerät und Nutzlast strukturell in Ordnung sind, die Herkunft der Teile nachvollziehbar ist und bei der Abnahme die erforderlichen Produktionsfunktionen nachgewiesen werden können. Ersatz oder eine Notfalllösung bieten sich eher an, wenn mehrere kritische Bereiche betroffen sind, Korrosion oder Verformungen Unsicherheit verursachen, kompatible Teile nur begrenzt verfügbar sind oder der Zeitplan kein Diagnoserisiko zulässt.

Reboot Hub stellt die Abwägung aus Sicht der Produktion des Kunden dar. Wir nennen die konkrete Ausrüstung, legen den Zustand und den Lieferumfang offen und halten die kaufmännischen Konditionen schriftlich fest, statt das Team zu einem anonymen Angebot zu drängen. Der Plan kann eine Reparatur, einen dokumentierten Ersatz oder eine Übergangslösung zur Aufrechterhaltung des Betriebs umfassen. Alle Annahmen werden vor der Freigabe offengelegt.

Was sollte ein Angebot für die Inspire 3 und die Freigabe für den Produktionseinsatz enthalten?

Im Angebot werden die genaue Konfiguration, das reproduzierte Symptom, bekannte und unbekannte Befunde, die relevante Platinenrevision, die Teileherkunft, die freigegebenen Arbeiten und der Projektzeitplan aufgeführt. Die Werkstatt strebt üblicherweise eine Bearbeitungszeit von 1-3 Werktagen nach Angebotsfreigabe an, abhängig von Reparaturumfang, Teileverfügbarkeit und erforderlichen Prüfungen. Freigegebene Arbeiten sind durch eine 30-tägige Reparaturgarantie abgedeckt; für ein berechtigtes Komplettprodukt gilt eine separate Produktgarantie von 180 Tagen.

Die Abnahme beginnt mit dem ursprünglichen Anliegen und umfasst anschließend das Verhalten des Akkupaars, den Start, das Fahrwerk, FPV, Bildaufnahme und Aufzeichnung mit der Nutzlast, den Gimbal, den Speicher, die Verbindung, RTK und Positionierung, die Sensorik, den Antrieb und einen kontrollierten Flug. Bei der Übergabe werden die durchgeführten Prüfungen und verbleibende Beobachtungen dokumentiert, damit das Produktionsteam entscheiden kann, ob das konkrete System für den nächsten Auftrag bereit ist.
