Hoe vergelijken DJI OcuSync-, O3- en O4-transmissiesystemen?

DJI heeft zwaar geïnvesteerd in eigen transmissiesystemen om videofeeds met lage latentie en hoge resolutie en betrouwbare besturingsverbindingen tussen de afstandsbediening en het vliegtuig te leveren. Elke generatie vertegenwoordigt een betekenisvolle sprong in bandbreedte, bereik, anti-interferentievermogen en latentie. Voordat je het bereik van je drone effectief kunt testen en optimaliseren, moet je begrijpen wat er onder de motorkap zit.

OcuSync (1.0 en 2.0)

OcuSync 1.0 debuteerde in 2016 met de DJI Mavic Pro en vertegenwoordigde DJI's eerste volledig eigen transmissiesysteem, ter vervanging van de oudere Lightbridge- en Wi-Fi-gebaseerde oplossingen. Het werkte op zowel de 2,4 GHz- als de 5,8 GHz-frequenties en leverde een maximaal transmissiebereik van ongeveer 7 km (FCC) met 1080p-video op korte afstanden, afnemend naar 720p of 480p naarmate de afstand groter werd.

OcuSync 2.0, geïntroduceerd met de DJI Mavic 2-serie in 2018, is aanzienlijk verbeterd ten opzichte van het origineel. Het verdubbelde de maximale bitsnelheid voor videotransmissie tot 40 Mbps, verminderde de latentie tot ongeveer 120 ms en breidde het theoretische maximale bereik uit tot 10 km (FCC) onder ideale omstandigheden. OcuSync 2.0 introduceerde ook automatische frequentiewisseling tussen 2,4 GHz en 5,8 GHz, waarbij dynamisch de band werd geselecteerd met minder interferentie in realtime. Vliegtuigen die OcuSync 2.0 gebruiken, zijn onder meer de Mavic 2 Pro, Mavic 2 Zoom, Mavic Air 2 en de DJI Mini 2.

Een belangrijk voordeel van OcuSync 2.0 was de ondersteuning voor werking met dubbele frequentie. In omgevingen waar 2,4 GHz zwaar belast is (zoals woonwijken met veel Wi-Fi-routers), zou het systeem kunnen overschakelen naar 5,8 GHz, wat meer beschikbare kanalen biedt, maar een korter effectief bereik heeft vanwege de hogere signaalverzwakking. Dit dynamische schakelen is van cruciaal belang om te begrijpen bij het testen van het bereik, omdat uw resultaten zullen variëren afhankelijk van de frequentieband die het systeem selecteert.

O3 (OcuSync 3.0)

Het O3-transmissiesysteem arriveerde eind 2021 bij de DJI Mavic 3 en betekende een generatiesprong. O3 ondersteunt een maximale video-overdrachtsafstand van 15 km (FCC) en verhoogt de maximale bitsnelheid tot een opmerkelijke 60 Mbps, waardoor vloeiende 1080p/60fps live feeds op aanzienlijke afstanden mogelijk zijn. De latentie daalde tot ongeveer 130 ms.

O3 introduceerde meer geavanceerde adaptieve bitrate-algoritmen en verbeterde foutcorrectiecodering, waardoor het systeem bruikbare videofeeds kon behouden, zelfs in omgevingen met matige tot zware interferentie. Vliegtuigen uitgerust met O3 zijn onder meer de Mavic 3, Mavic 3 Classic, Mavic 3 Pro, Mavic 3 Enterprise-serie en de DJI Air 2S (die een variant gebruikt die soms op de markt wordt gebracht als O3 maar met iets andere specificaties).

O3 verbeterde ook de betrouwbaarheid van de besturingsverbinding, waardoor deze beter bestand was tegen tijdelijke signaaldalingen die ertoe konden leiden dat een vliegtuig Return-to-Home (RTH) zou initiëren. Dit is vooral belangrijk voor commerciële exploitanten die consistente controlebevoegdheid nodig hebben tijdens inspectievluchten, karteringsmissies of zoek- en reddingsoperaties.

O4 (OcuSync 4.0)

O4 is DJI's nieuwste transmissieplatform, debuteert met de DJI Air 3 in 2023 en verfijnd voor de Mavic 4 Pro (verwacht 2024-2025). O4 duwt de maximale video-overdrachtsafstand naar 20 km (FCC) en ondersteunt bitrates tot 60 Mbps met verbeterde stabiliteit. Het introduceert ook ondersteuning voor de DJI RC-N2- en RC Pro-controllers met verbeterde antenneontwerpen die zijn geoptimaliseerd voor de signaalkarakteristieken van de O4.

De belangrijkste vooruitgang van O4 is de verbeterde MIMO-architectuur (Multiple Input Multiple Output) met meerdere antennes, die gebruik maakt van ruimtelijke diversiteit om multipath-interferentie beter te onderdrukken: signalen die door gebouwen, voertuigen en terrein worden weerkaatst. O4 beschikt ook over een geüpgraded frequentiebeheeralgoritme dat effectiever kan werken op de 2,4 GHz- en 5,8 GHz-banden tegelijkertijd, in plaats van eenvoudigweg tussen deze banden te schakelen.

Piloten die upgraden van OcuSync 2.0 of zelfs O3 naar O4 zullen een verbeterde videofeedstabiliteit merken in uitdagende RF-omgevingen, vooral in stedelijke gebieden en locaties in de buurt van industriële faciliteiten of zendmasten. De fundamentele fysica van radiotransmissie is echter nog steeds van toepassing: het bereik zal altijd worden beïnvloed door terrein, obstakels, interferentie en antenne-oriëntatie.

Snelle vergelijkingstabel

• OcuSync 2.0: 10 km maximaal bereik (FCC), bitsnelheid van 40 Mbps, latentie van ~120 ms, dual-band 2,4/5,8 GHz. Gevonden in Mavic 2-serie, Mavic Air 2, Mini 2.
• O3: 15 km maximaal bereik (FCC), bitsnelheid van 60 Mbps, latentie van ~130 ms, geavanceerde adaptieve bitsnelheid. Gevonden in Mavic 3-serie, Air 2S.
• O4: 20 km maximaal bereik (FCC), bitsnelheid van 60 Mbps, verbeterde MIMO, verbeterde multiband. Gevonden in Air 3, DJI RC-N2/RC Pro-ecosysteem.

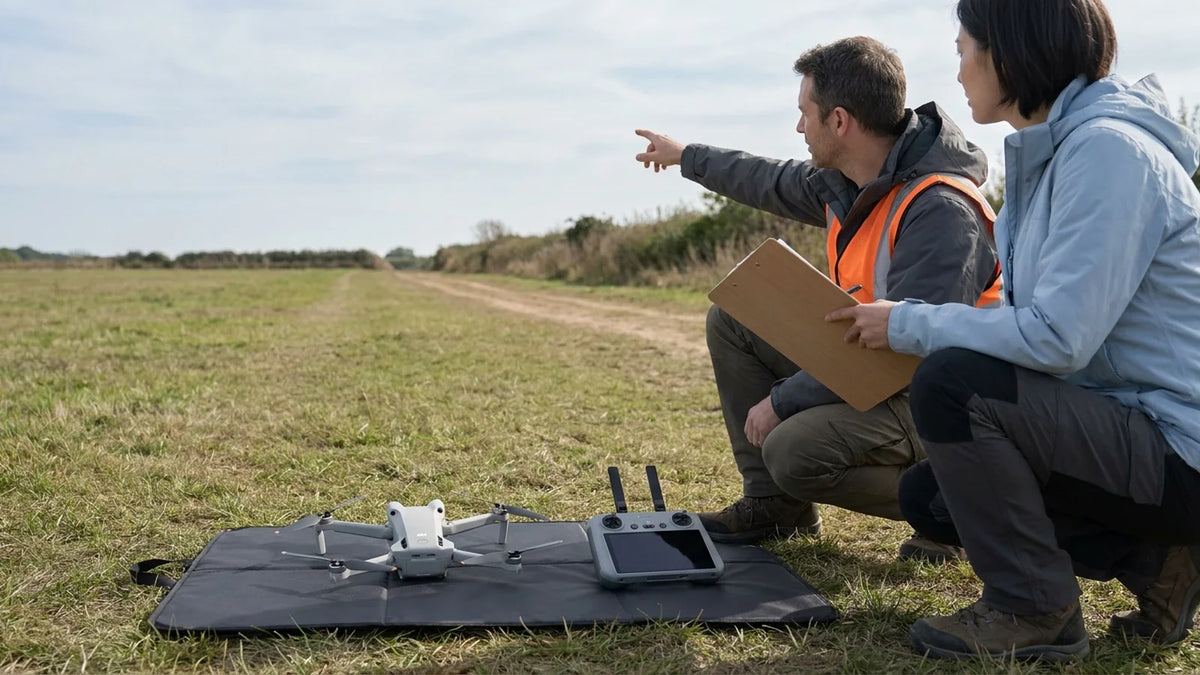

Hoe test je stap voor stap het signaalbereik van je DJI Drone?

Het testen van het signaalbereik van je drone gaat niet alleen over vliegen totdat de videofeed wegvalt. Een goede bereiktest is een systematisch proces dat u bruikbare gegevens geeft over uw specifieke apparatuur, in uw specifieke werkomgeving. De DJI Fly App (versie 1.12.8 of hoger) en DJI GO 4 (versie 4.3.60 of hoger) bieden beide realtime signaalindicatoren, maar je moet weten hoe je deze moet interpreteren en hoe je een gecontroleerde test kunt opzetten.

Voorbereiding vóór de test

1. Firmware en app updaten: Zorg ervoor dat je drone, afstandsbediening en batterijen allemaal de nieuwste firmware gebruiken via de DJI Fly App of DJI Assistant 2. De signaalprestaties kunnen veranderen met firmware-updates, omdat DJI af en toe de algoritmen voor zendvermogen en frequentiebeheer aanpast.
2. Laad alle batterijen volledig op: Een bereiktest kan veel batterijvermogen verbruiken, vooral als je op afstand test. Begin met een volledig opgeladen Intelligent Flight Battery en controllerbatterij.
3. Controleer de regelgevingsinstellingen van uw regio: DJI-drones passen het zendvermogen automatisch aan op basis van de door GPS bepaalde regio. FCC (Verenigde Staten) staat een hoger zendvermogen toe dan CE (Europese Unie). Als je drone in een FCC-regio verkeerd in de CE-modus staat, wordt je bereik aanzienlijk kleiner. Controleer dit in de DJI Fly App onder Instellingen > Transmissie > Regio.
4. Selecteer een geschikte testlocatie: Kies een open gebied zonder hoge gebouwen, dicht bladerdak en bekende RF-interferentiebronnen. Een groot park, open veld of kustgebied werkt goed. Noteer de GPS-coördinaten van uw startpunt.
5. Kalibreer het kompas en de IMU: Voer een kompaskalibratie uit op de testlocatie en controleer de IMU-kalibratiestatus in de app. Signaaltesten zijn niet het moment om te ontdekken dat de navigatie van uw drone in gevaar is.
6. Stel de RTH-hoogte op de juiste manier in: Configureer uw Return-to-Home-hoogte hoog genoeg om eventuele obstakels tussen de drone en het thuispunt te verwijderen. Voor tests in de open ruimte is 30 meter doorgaans voldoende.

De bereiktest uitvoeren

1. Lanceren en zweven op 30 meter AGL: Stijg op en breng een stabiele zweefvlucht tot stand op 30 meter boven de grond. Let op de initiële signaalsterkte-indicatoren (balken) voor zowel het RC-signaal als het videofeedsignaal in de DJI Fly-app. Op O3- en O4-systemen ziet u afzonderlijke indicatoren voor de uplink- (controle) en downlink-kanalen (video).
2. Vlieg in een rechte lijn weg van het thuispunt: Begin in een consistente richting weg te vliegen van je positie, waarbij je een constante hoogte aanhoudt (idealiter 30-50 meter AGL om variabelen met grondeffect te minimaliseren). Vlieg met een gematigde snelheid (5–8 m/s) zodat het systeem zich geleidelijk kan aanpassen aan veranderende signaalomstandigheden.
3. Signaalgegevens met regelmatige tussenpozen registreren: Houd elke 200–500 meter rekening met het volgende: afstand vanaf het thuispunt, aantal signaalbalken, RC-signaalkwaliteit (weergegeven als een percentage of kwaliteitsindicator in sommige app-versies), videofeedresolutie en bitrate (indien zichtbaar) en eventuele waarschuwingen of interferentie-indicatoren. De DJI Fly-app geeft waarschuwingen "Signaalinterferentie gedetecteerd" of "Zwak signaal" weer bij specifieke drempels.
4. Ga door tot de eerste significante signaalverslechtering: Meestal zie je een progressie: volle balken, dan af en toe korte flikkeringen in de videofeed, dan consistente video-stotteren, dan waarschuwingen voor 'Zwak signaal' en uiteindelijk volledig signaalverlies met automatische RTH-initiatie. Noteer de afstand waarop elke fase plaatsvindt.
5. NIET duwen om signaalverlies te voltooien: Zodra je consistente 'Zwak signaal'-waarschuwingen ziet of de videofeed onbetrouwbaar wordt, start je een gecontroleerde terugkeer. Het doel is om uw praktische operationele limiet te identificeren, niet om het absolute breekpunt te vinden. Het streven naar totaal signaalverlies in een testomgeving is niet nodig en brengt onnodige risico's met zich mee.
6. Herhaal in meerdere richtingen: RF-omgevingen zijn zelden uniform. Herhaal de test in ten minste drie verschillende richtingen vanaf hetzelfde lanceerpunt om een ​​completer beeld te krijgen van de kenmerken van uw bereik.

Resultaten registreren en analyseren

De vluchtlogboeken van DJI (toegankelijk via de DJI Fly-app onder Profiel > Vluchtrecords, of via tools van derden zoals AirData UAV en DJI Flight Log Viewer) bevatten gedetailleerde telemetrie, inclusief signaalsterktemetingen op elk punt tijdens de vlucht. Exporteer deze logs en zet de signaalkwaliteit uit tegen de afstand om een ​​prestatieprofiel voor uw specifieke opstelling te creëren. Meer informatie over het openen en interpreteren van DJI-vluchtgegevens vindt u in onze DJI-vluchtloganalysegids.

Vergelijk uw resultaten met de gepubliceerde specificaties van DJI. Als je een aanzienlijk kleiner bereik ziet dan verwacht (minder dan 50% van het geadverteerde FCC-bereik op open terrein), is er mogelijk een hardwareprobleem met de antennes van je drone, je controller of de transmissiemodule zelf.

Hoe moet u de antennes van uw DJI-controller positioneren voor maximaal bereik?

De antennes op je DJI-afstandsbediening zijn directioneel (in het geval van de standaard RC-N1-, RC-N2- en RC Pro-controllers), wat betekent dat hun signaalpatroon niet in alle richtingen uniform is. Een juiste antennepositionering is een van de gemakkelijkste en meest impactvolle dingen die u kunt doen om uw signaalbereik en betrouwbaarheid te verbeteren.

Standaard oriëntatie van de controllerantenne

De standaardafstandsbedieningen van DJI (RC-N1, RC-N2) hebben interne antennes die achter de frontplaat van de controller zijn geplaatst, gericht om het signaal uit te stralen in een ruwweg naar voren gericht patroon met het sterkste signaal loodrecht op de lengteas van de antennes. De algemene regel is:

• Houd de controller zo vast dat de platte bovenkant (waar de telefoonhouder zich bevindt) naar de drone wijst. De antennes stralen het sterkst uit vanaf de bovenkant en zijkanten van de controller, niet vanaf de voorkant (waar de sticks zitten) of de achterkant (waar je handen vastgrijpen).
• Bedek de bovenkant van de controller niet met uw handen, telefoon of lichaam. Je lichaam absorbeert en reflecteert 2,4 GHz- en 5,8 GHz-signalen. Houd uw handen op de handgrepen en zorg ervoor dat het bovenoppervlak vrij is.
• Als de drone zich recht boven je hoofd bevindt, verwacht een verminderde signaalsterkte. Dit is een bekend kenmerk van directionele antennepatronen: de nulzone bevindt zich direct boven en onder de controller. Als u recht boven uw hoofd moet vliegen, houd er dan rekening mee dat uw signaal tijdelijk kan verzwakken.

Antennetips voor RC Pro-controller

De DJI RC Pro beschikt over externe antenne-elementen die fysiek kunnen worden aangepast. Voor maximaal bereik:

1. Plaats de antennearmen op ongeveer 90 graden ten opzichte van de controllerbehuizing, zodat ze een "V"-vorm vormen.
2. Richt de platte vlakken van de antenne-armen naar de positie van de drone.
3. Vermijd het plat tegen de controllerbehuizing vouwen van de antennes, omdat dit het effectieve bereik dramatisch verkleint.
4. Als je op een aanzienlijk hoogteverschil vliegt (de drone is veel hoger dan jij), kantel dan de antenne-armen iets omhoog, zodat ze overeenkomen met de elevatiehoek van de drone.

Parabolische reflectoren van derden

Parabolische signaalreflectoren (soms "bereikversterkers" genoemd) zijn aftermarket-accessoires die op het antennegebied van de controller worden geklikt en het signaal in een smallere straal focusseren. Terwijl ze het bereik kunnen vergroten met 20–40% In de richting waarin ze gericht zijn, brengen ze compromissen met zich mee: de smallere straal betekent dat kleine bewegingen van de controller ervoor kunnen zorgen dat het signaal de drone "mist", en ze kunnen de effecten van multipath-interferentie versterken. Gebruik ze voorzichtig en alleen als u de richtingsbeperkingen begrijpt die ze opleggen. Antennetoebehoren bespreken we in meer detail in onze DJI Drone-antennegids.

Wat veroorzaakt DJI-signaalinterferentie – en hoe minimaliseer je dit?

Radiofrequentie-interferentie is de meest voorkomende oorzaak van een onverwacht slecht signaalbereik. Begrijpen waar interferentie vandaan komt en hoe deze kan worden beperkt, is essentieel voor elke serieuze piloot.

Wi-Fi-netwerken (2,4 GHz congestie)

Woonwijken, kantoorgebouwen, coffeeshops en vrijwel elk bevolkt gebied genereren enorme hoeveelheden 2,4 GHz Wi-Fi-verkeer. Dit is dezelfde frequentieband die OcuSync, O3 en O4 gebruiken als hun primaire of secundaire communicatiekanaal. In dichtbevolkte stedelijke omgevingen kan de 2,4 GHz-band zo druk zijn dat het effectieve bereik van drones zelfs met zichtlijn tot 1 à 2 km daalt.

Mitigatie: Als je in een omgeving met veel Wi-Fi werkt, schakel je de selectie van het transmissiekanaal handmatig naar 5,8 GHz in de DJI Fly-app (Instellingen > Transmissie > Handmatig kanaal). De 5,8 GHz-band heeft meer beschikbare kanalen en doorgaans minder congestie, hoewel het effectieve bereik korter is vanwege de grotere signaalverzwakking door obstakels. Op met O4 uitgeruste drones kan het systeem dit effectiever automatisch beheren, maar handmatige override biedt in extreme gevallen nog steeds voordelen.

Mobiele torens en 4G/5G-infrastructuur

Mobiele basisstations, vooral die in aangrenzende frequentiebanden, kunnen sterke signalen genereren die de ontvanger van uw drone ongevoelig maken. Dit is vooral problematisch bij 5G NR-implementaties die frequenties dichtbij 5,8 GHz gebruiken. Vliegen in de buurt van een zendmast kan uw effectieve bereik met 50% of meer verminderen.

Mitigatie: Vermijd het lanceren of vliegen direct naast zendmasten. Als u dichtbij hen moet opereren, houd dan zoveel afstand als praktisch mogelijk is en houd uw signaalindicatoren nauwlettend in de gaten. Als u plotselinge onverklaarbare signaaldalingen ziet, is interferentie van de zendmast waarschijnlijk de boosdoener.

Hoogspanningsleidingen en elektrische infrastructuur

Hoogspanningstransmissielijnen genereren elektromagnetische interferentie over een breed frequentiespectrum. Hoewel het effect afneemt naarmate de afstand groter wordt, kan het vliegen in de buurt van of direct over hoogspanningsleidingen af ​​en toe signaalverstoringen veroorzaken. De corona-ontlading van hoogspanningslijnen (vooral in vochtige omstandigheden) veroorzaakt breedband-RF-ruis.

Mitigatie: Houd een horizontale afstand van minimaal 100 meter aan tot hoogspanningslijnen. Vlieg er niet rechtstreeks overheen, zowel om veiligheidsredenen als om redenen van signaalintegriteit.

Industriële apparatuur en zendmasten

FM- en televisiezendmasten, industriële RF-verwarmers, radarinstallaties en microgolfcommunicatieverbindingen kunnen allemaal signalen genereren die sterk genoeg zijn om de communicatie met drones te verstoren. Deze bronnen zijn doorgaans vast en bekend. Controleer of er zendmasten in uw omgeving zijn met behulp van tools zoals de antennestructuurregistratiedatabase van de FCC of apps voor het in kaart brengen van RF-signalen.

Zonneactiviteit en atmosferische omstandigheden

Hoewel minder vaak voorkomend, kunnen periodes van hoge zonneactiviteit (verhoogde zonnevlekactiviteit, zonnevlammen) de RF-achtergrondruisniveaus verhogen en de signaalvoortplanting tijdelijk verslechteren. Dit effect is meer uitgesproken op hogere breedtegraden en tijdens geomagnetische stormen. Voor de meeste pilots is dit geen groot probleem, maar commerciële exploitanten in de noordelijke regio's moeten zich hiervan bewust zijn. Voor aanvullende probleemoplossing van signaalgerelateerde problemen, zie onze Problemen met drone-signaalverlies oplossen gids.

Waarom daalt het signaalbereik van uw DJI-drone in stedelijke gebieden versus open terrein?

De omgeving waarin je vliegt heeft een dramatische invloed op het effectieve bereik van je drone. Als je de fysica achter deze verschillen begrijpt, kun je realistische verwachtingen scheppen en missies dienovereenkomstig plannen.

Prestaties in open ruimtes

In open terrein (landbouwgrond, woestijn, kustgebieden, open water) zijn je voornaamste beperkende factoren het zendvermogen en de kromming van de aarde. Met een duidelijke zichtlijn tussen de controller en de drone en minimale RF-interferentie kunt u dit verwachten 70-85% van DJI's gepubliceerde specificaties voor het maximale bereik. Voor een met O4 uitgeruste Air 3 met een FCC van 20 km betekent dit een realistisch bruikbaar bereik van 14–17 km in echt open omstandigheden.

In open gebieden is de kans ook kleiner dat je te maken krijgt met multipath-interferentie (signalen die door oppervlakken reflecteren en met variërende faseverschuivingen bij de ontvanger aankomen). Dit betekent dat uw videofeed schoner blijft en uw bedieningslink stabieler is op langere afstanden. Open gebieden kunnen echter hun eigen uitdagingen met zich meebrengen: harde wind op grote hoogte kan de drone dwingen meer kracht te verbruiken bij het bestrijden van drift, wat indirect invloed heeft op je bereik door de beschikbare vliegtijd te verminderen.

Stedelijke en voorstedelijke prestaties

Steden zijn vijandige RF-omgevingen voor drones. De combinatie van dichte Wi-Fi-netwerken, mobiele infrastructuur, bouwmaterialen die radiosignalen absorberen en reflecteren, en het enorme aantal elektronische apparaten dat in elk huis en bedrijf wordt gebruikt, creëert een uitdagende werkomgeving. Verwacht dat uw effectieve bereik zal dalen 30–50% van het nominale maximum in stedelijke gebieden, en mogelijk zelfs nog lager in stadskernen met hoge gebouwen.

Bouwmaterialen hebben verschillende effecten op 2,4 GHz- en 5,8 GHz-signalen:

• Glas: Relatief transparant tot 2,4/5,8 GHz, maar glas met een lage emissiviteit (Low-E) en een metalen coating kan signalen aanzienlijk verzwakken.
• Beton en baksteen: Aanzienlijke demping. Eén enkele betonnen muur kan de signaalsterkte met 10–15 dB verminderen. Meerdere muren tussen jou en de drone zullen de verbinding snel verslechteren.
• Metalen constructies: Bijna totale reflectie. Gebouwen met stalen frame, metalen dakbedekking en gewapend beton creëren complexe multipath-omgevingen waar de signaalsterkte dramatisch kan variëren binnen slechts een paar meter dronebeweging.
• Vegetatie (bomen): Nat gebladerte is verrassend effectief in het absorberen van 5,8 GHz-signalen. Als je in regenachtige omstandigheden achter een rij lommerrijke bomen vliegt, kun je je bereik halveren.

Multipath-interferentie uitgelegd

In stedelijke omgevingen reist het radiosignaal niet in een rechte lijn van de controller naar de drone. Het stuitert tegen gebouwen, voertuigen en andere oppervlakken en arriveert bij de ontvanger via meerdere paden met verschillende lengtes en dus verschillende aankomsttijden. Wanneer deze gereflecteerde signalen bij de ontvanger samenkomen, kunnen ze constructief interfereren (het signaal versterken) of destructief interfereren (het signaal annuleren). Dit creëert ‘dode hoeken’ waar de signaalkwaliteit snel fluctueert terwijl de drone zelfs kleine afstanden aflegt.

De verbeterde MIMO-architectuur van O4 helpt multipath-effecten te verminderen door meerdere antenne-elementen te gebruiken om onderscheid te maken tussen directe en gereflecteerde signalen, maar geen enkel systeem kan het probleem in zware omgevingen volledig elimineren. Als u in de binnenstad vliegt en merkt dat uw videofeed af en toe hapert, ondanks dat u de zichtlijn behoudt, is multipath-interferentie de meest waarschijnlijke oorzaak.

Praktische tips voor verschillende omgevingen

• Stedelijk vliegen: Houd de drone binnen een straal van 500 meter en behoud de zichtlijn. Lanceer indien mogelijk vanaf verhoogde posities (daken, heuveltoppen) om het signaalpad te verbeteren. Geef de voorkeur aan 5,8 GHz in gebieden met veel wifi. Bekijk onze Tips voor het vliegen met stedelijke drones voor meer stadsspecifieke begeleiding.
• Vliegen in de voorsteden: Afhankelijk van de buurtdichtheid kun je doorgaans een bereik van 2 tot 5 km bereiken. Houd rekening met seizoensveranderingen: bomen met een volledig bladblok geven aanzienlijk meer signaal af dan kale wintertakken.
• Vliegen in open gebied: Vertrouw meer op de cijfers, maar behoud altijd een visuele zichtlijn volgens de wettelijke vereisten. Wind op hoogte is je belangrijkste vijand voor bereik, niet voor signaalverslechtering.

Hoe diagnosticeer je stap voor stap een slecht DJI-dronesignaalbereik?

Als je vermoedt dat je drone ondermaats presteert wat betreft signaalbereik, volg dan deze systematische diagnostische procedure om het probleem te identificeren en op te lossen.

Stap 1: Basisvergelijking

1. Vlieg in een bekend open gebied met minimale interferentie.
2. Voer een standaardbereiktest uit zoals eerder in dit artikel beschreven.
3. Vergelijk uw maximale stabiele bereik (afstand waarop u voor het eerst consistente signaalwaarschuwingen ziet) met de gepubliceerde specificatie voor uw dronemodel en regio (FCC vs. CE).
4. Als uw bereik binnen 70% van de specificatie ligt, functioneert uw hardware waarschijnlijk normaal en zijn eventuele bereikproblemen op andere locaties milieugebonden.

Stap 2: Hardware-inspectie

1. Inspecteer de antennes van de controller: Zoek naar fysieke schade, scheuren of vervorming in het antennegebied van de controller. Zelfs kleine fysieke schade kan de prestaties van de antenne aanzienlijk verminderen.
2. Inspecteer de antennemodules van de drone: Bij de meeste DJI-drones zijn de antennes in de armen of het lichaam geïntegreerd. Controleer op scheuren, ontbrekende schroeven of zichtbare schade aan de armen waar de antenne-elementen zich bevinden. Bij de Mavic 3-serie bevinden de antennes zich in de voor- en achterarmen. Eventuele structurele schade aan deze armen kan de prestaties van de antenne in gevaar brengen.
3. Controleer de controllerconnector: Zorg er bij controllers met externe antenneconnectoren (sommige bedrijfsmodellen) voor dat de connectoren goed vastzitten en vrij zijn van corrosie.
4. Test met een andere controller, indien beschikbaar: Als je toegang hebt tot een andere compatibele controller, koppel deze dan aan je drone en herhaal de bereiktest. Dit helpt te bepalen of het probleem bij de verkeersleider of bij het vliegtuig ligt.

Stap 3: Verificatie van software en instellingen

1. Controleer regionale instellingen: Ga in de DJI Fly-app naar Instellingen > Transmissie en controleer of de regio correct is ingesteld voor uw locatie. De FCC-modus biedt aanzienlijk meer bereik dan de CE-modus.
2. Controleer op aangepaste kanaalconfiguraties: Als u handmatig een transmissiekanaal heeft ingesteld, keer dan terug naar de automatische modus en test opnieuw. Een handmatig geselecteerd kanaal kan zich in een overbelast deel van het spectrum bevinden.
3. Update alle firmware: Gebruik DJI Assistant 2 op een desktopcomputer om alle beschikbare firmware-updates voor de drone, controller en batterijen te controleren en te installeren.
4. Verzendinstellingen terugzetten naar standaard: Reset in de app alle transmissiegerelateerde instellingen naar de fabrieksinstellingen en test opnieuw.

Stap 4: Milieubeoordeling

1. Gebruik een app voor RF-spectrumanalyse (zoals Wi-Fi Analyzer op Android) om de 2,4 GHz- en 5,8 GHz-banden op uw lanceerlocatie te onderzoeken. Als u op beide banden zware congestie waarneemt, wordt uw bereik beïnvloed, ongeacht de hardwareconditie.
2. Let op nabijgelegen interferentiebronnen: Zendmasten (zichtbaar als hoge constructies met reeksen rechthoekige panelen), elektriciteitsleidingen, zendmasten en industriële faciliteiten moeten allemaal worden gedocumenteerd.
3. Test op verschillende tijdstippen van de dag: De Wi-Fi-congestie varieert aanzienlijk. Een locatie die tijdens kantooruren lastig is, kan vroeg in de ochtend of laat in de avond veel schoner zijn.

Stap 5: Professionele beoordeling

Als je stap 1 tot en met 4 hebt voltooid en je drone nog steeds aanzienlijk ondermaats presteert in omgevingen waarvan bekend is dat hij goed is, is er mogelijk sprake van een hardwarefout. Veelvoorkomende problemen zijn onder meer:

• Beschadigde RF-module: De transmissiemodule in de drone kan defect raken als gevolg van impactschade, binnendringend vocht of fabricagefouten. Dit manifesteert zich doorgaans in een dramatisch verminderd bereik (minder dan 30% van de specificatie), zelfs in open gebieden.
• Antennekabel losgekoppeld: Door impactschade kunnen de interne antennekabels loskomen van het moederbord, zelfs als er geen zichtbare externe schade is. Dit komt vooral veel voor bij de Mavic 3-serie na harde landingen.
• Hardwarefout controller: Minder gebruikelijk, maar de transmissiemodule van de controller kan ook uitvallen, wat resulteert in een slecht bereik vanaf de controllerzijde.

Bezoek onze website voor professionele diagnose en reparatie met originele DJI-onderdelen Plan een professionele diagnostische beoordeling op Reboot Hub. Voor typische reparatieprijzen, zie onze Start Hub DJI Reparatiekostendatabase 2026 opnieuw op.

Hoe kunt u het signaalbereik van uw DJI Drone tijdens elke vlucht maximaliseren?

Naast hardware- en omgevingsfactoren hebben ook uw vliegtechniek en gewoonten voorafgaand aan de vlucht een aanzienlijke invloed op uw praktische bereik. Hier vindt u best practices die zijn samengesteld uit duizenden uren veldwerk.

Beste praktijken vóór de vlucht

1. Voer altijd een volledige checklist vóór de vlucht uit omvat het verifiëren van de toestand van de antenne, de valuta van de firmware, de batterijstatus (zowel vliegtuig als controller) en regionale instellingen.
2. Lanceer indien mogelijk vanuit een verhoogde positie. Zelfs 10-20 meter hoogteverschil op je lanceerpunt verbetert het signaalpad aanzienlijk door obstakels in de Fresnel-zone (het ellipsvormige gebied rond de directe zichtlijn dat ook vrij moet zijn voor een optimale signaalvoortplanting) te verminderen.
3. Oriënteer je lichaam en controller in de geplande vliegrichting van de drone. Als je van plan bent naar het noorden te vliegen voor een afstandsschot, kijk dan naar het noorden wanneer je lanceert.
4. Stel uw RTH-hoogte minimaal 10 meter boven het hoogste obstakel in tussen jou en de geplande maximale afstand van de drone.

Technieken tijdens de vlucht

1. Controleer de signaalkwaliteit continu. Bekijk niet alleen de videofeed; gebruik de signaalindicatoren in de app als uw primaire bereikreferentie. De videofeed kan stabiel lijken, zelfs als de signaalkwaliteit verslechtert, waardoor een verslechterende situatie wordt gemaskeerd.
2. Als je ziet dat de signaalkwaliteit afneemt, beklim dan de hoogte. Grotere hoogte verbetert vrijwel altijd de signaalkwaliteit doordat er een duidelijkere zichtlijn ontstaat. Dit is de meest effectieve techniek voor noodherstel.
3. Vermijd het vliegen achter obstakels. Zelfs één groot gebouw tussen jou en de drone kan een dramatische signaaldaling veroorzaken. Als u achter een obstakel moet vliegen, verlaag dan uw verwachtingen en wees voorbereid op signaalverlies.
4. Gebruik de signaalkwaliteitsindicator, en niet de afstandsmeting, als leidraad. Een drone op 3 km afstand in open terrein kan een beter signaal hebben dan een drone op 500 meter afstand in een drukke stedelijke omgeving. Afstand alleen is geen betrouwbare indicator voor de signaalgezondheid.

Batterijstatus en signaal

Naarmate de batterij van je vliegtuig leeg raakt, daalt de beschikbare spanning en kan de elektronica van de drone, inclusief de transmissiemodule, het bedrijfsvermogen verminderen om energie te besparen. Dit effect is subtiel op moderne DJI-drones, maar wordt merkbaar onder de 30% batterij. Voor een maximaal bereik begint u met een volledig opgeladen batterij en plant u uw missie zodat deze ruimschoots voordat de waarschuwingen voor een bijna lege batterij worden geactiveerd, wordt voltooid. De gezondheid van de batterij gedurende de hele levensduur is ook van belang: een verouderende batterij met verminderde capaciteit zal eerder energiebesparende modi activeren dan een nieuwe batterij. Houd het aantal batterijcycli bij in de DJI Fly-app (Instellingen > Batterij) en overweeg om batterijen te vervangen die meer dan 200 oplaadcycli hebben gehad of celspanningsafwijkingen vertonen die groter zijn dan 0,1 V tussen de cellen.

Veelgestelde vragen (FAQ)

Waarom is het bereik van mijn DJI-drone veel korter dan de geadverteerde specificatie?

De meest voorkomende redenen voor een aanzienlijk verminderd bereik zijn omgevingsinterferentie (Wi-Fi-netwerken, zendmasten, hoogspanningslijnen), onjuiste regionale instellingen (CE-modus in plaats van FCC), fysieke schade aan de antennes van de drone of controller, of vliegen in een gebied met zware multipath-interferentie van gebouwen en constructies. Voer een basislijntest uit in een open ruimte met minimale interferentie. Als het bereik daar nog steeds slecht is, inspecteer dan uw hardware op schade. Controleer ook of uw firmware volledig is bijgewerkt, aangezien DJI af en toe verbeteringen in de transmissieprestaties vrijgeeft via firmware-updates.

Maakt de DJI Mini 4 Pro gebruik van O4-transmissie?

Ja, de DJI Mini 4 Pro gebruikt het O4-transmissiesysteem in combinatie met de DJI RC-N2 of DJI RC 2-controller. Dit geeft hem ondanks zijn compacte formaat een maximaal bereik van 20 km (FCC). Het kleinere lichaam van de Mini 4 Pro betekent echter dat de interne antennes kleiner zijn, en het bereik in de echte wereld kan iets kleiner zijn dan dat van grotere met O4 uitgeruste drones zoals de Air 3 of Mavic 4 Pro. Voer altijd uw eigen bereiktests uit om betrouwbare bedrijfslimieten voor uw specifieke unit en gebruiksomgeving vast te stellen.

Kan ik het bereik van mijn DJI-drone vergroten buiten de specificaties van DJI?

Hoewel parabolische reflectoren van derden bescheiden verbeteringen in het bereik (20-40%) kunnen opleveren door het signaal van de controller te focussen, zijn er geen veilige en legale methoden om de door DJI gepubliceerde bereikspecificaties dramatisch te overschrijden. Het aanpassen van de transmissiehardware van de drone, het installeren van ongeautoriseerde firmware of het gebruiken van signaalversterkers is in strijd met de FCC-regelgeving in de Verenigde Staten en gelijkwaardige regelgeving in de meeste andere landen. Dergelijke wijzigingen kunnen resulteren in aanzienlijke boetes en wettelijke aansprakelijkheid. De beste aanpak om het bereik te maximaliseren is het optimaliseren van de antennepositionering, het minimaliseren van interferentie en het vliegen in gunstige omgevingen.

Welke invloed heeft het weer op het signaalbereik van mijn drone?

Regen, mist en hoge luchtvochtigheid dempen radiosignalen, waarbij het effect op 5,8 GHz groter is dan op 2,4 GHz. Zware regenval kan het bereik met 10-20% verminderen. Mist heeft een kleiner effect, maar kan over lange afstanden aanzienlijk zijn. De temperatuur zelf heeft een minimale directe invloed op de signaalvoortplanting, maar extreme kou heeft invloed op de prestaties van de batterij, wat indirect invloed heeft op het zendvermogen. Wind heeft geen directe invloed op het signaal, maar heeft wel invloed op het batterijverbruik van de drone, waardoor uw vliegtijd op grote afstand wordt beperkt. Voor kritieke missies test u de signaalprestaties in de specifieke weersomstandigheden waarin u zult opereren, in plaats van te vertrouwen op basisgegevens bij helder weer.

Is het normaal dat de signaalkwaliteit tijdens een vlucht fluctueert?

Ja, enige schommelingen zijn normaal en te verwachten. DJI's adaptieve bitrate- en frequentiebeheersystemen passen zich voortdurend aan veranderende omstandigheden aan, wat betekent dat signaalkwaliteitsindicatoren in realtime zullen variëren. Korte, incidentele dips (een of twee streepjes die een paar seconden lang dalen) zijn normaal, vooral in voorstedelijke en stedelijke omgevingen. Als u echter aanhoudende signaalverslechtering, consistente waarschuwingen of signaalkwaliteit ziet die afneemt en niet herstelt, duidt dit op een echt probleem: een omgevingsprobleem (u heeft de praktische limiet van uw besturingssysteem bereikt) of hardwaregerelateerd (problemen met de antenne of de transmissiemodule). Als de signaalschommelingen buitensporig zijn in open omgevingen met weinig interferentie, laat uw apparatuur dan professioneel inspecteren.

Hoeveel kost het om het transmissie- of signaalsysteem van een DJI-drone te repareren?

Reparatie op chipniveau van de transmissiemodule of het moederbord van een DJI-drone bij de Reboot Hub in Shenzhen, China kost doorgaans $ 150–180 – vergeleken met $280-380 bij geautoriseerde servicecentra in de VS en het Westen. Het opnieuw aansluiten van de antennekabel of het vervangen van de RF-module kost $ 50-80, afhankelijk van het model en de omvang van de schade. Onze MOHRSS Level 3-gecertificeerde technici diagnosticeren elke unit binnen 1 à 2 werkdagen en geven een gedetailleerde offerte voordat ze met de werkzaamheden beginnen. Voor een volledig prijsoverzicht per component, zie onze Start Hub DJI Reparatiekostendatabase 2026 opnieuw op.

Hoe lang duurt DJI-signaalgerelateerde reparatie bij Reboot Hub?

De meeste DJI-signaalgerelateerde reparaties bij de Reboot Hub zijn binnen voltooid 2-4 werkdagen nadat u de diagnostische offerte heeft goedgekeurd, waarbij internationale verzending een retourvlucht van 5 tot 8 werkdagen toevoegt. Onze reparatieaanpak op chipniveau – het chirurgisch vervangen van individuele transmissiecomponenten in plaats van het verwisselen van hele borden – houdt zowel de kosten als de doorlooptijden laag. Ga naar om het proces te starten Start de professionele DJI-reparatieservice van Hub opnieuw op pagina en vraag een diagnostisch onderzoek aan.

Het begrijpen en optimaliseren van de signaalprestaties van uw DJI-drone is een voortdurend proces dat verbetert met ervaring, zorgvuldig testen en aandacht voor uw werkomgeving. Of u nu vliegt met een met OcuSync 2.0 uitgeruste Mavic Air 2 of de nieuwste op O4 gebaseerde Air 3, de principes blijven hetzelfde: ken uw hardware, test systematisch, beheer uw omgeving en geef altijd prioriteit aan veilige operationele marges boven maximale afstandsrecords. Als je een hardwareprobleem hebt vastgesteld of als je drone professionele aandacht nodig heeft, kunnen onze gecertificeerde technici bij Reboot Hub je helpen met originele DJI-onderdelen en reparatiediensten op chipniveau. Voor prijsinformatie, zie onze Start Hub DJI Reparatiekostendatabase 2026 opnieuw op, of plan een professionele diagnostische beoordeling bij Reboot Hub.
